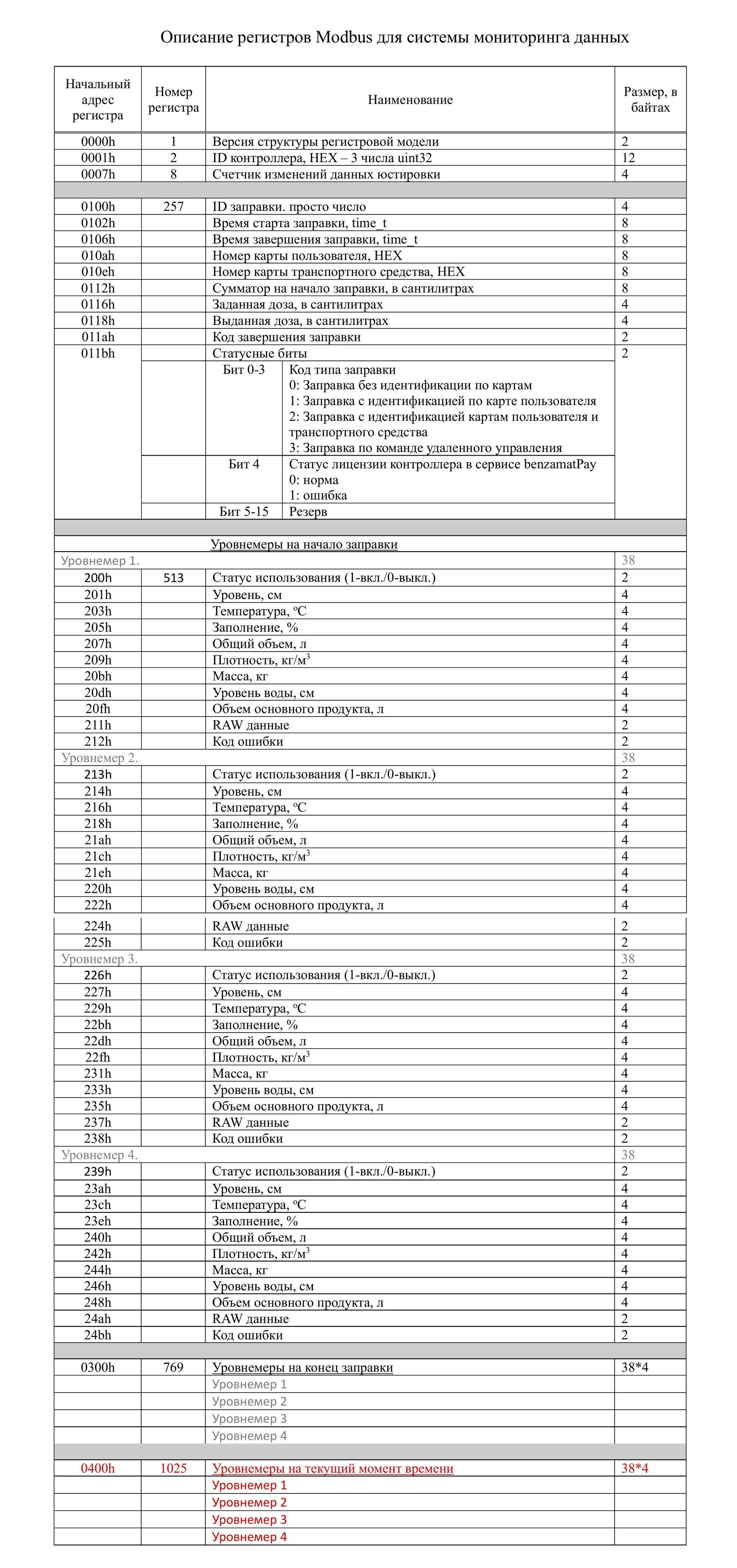

Реализована интеграция нашего контроллера по протоколу Modbus RTU через физический интерфейс RS-485 (A+, B-, 0V). Доработка позволяет читать регистры контроллера для мониторинга. Полный список регистров перечислен в таблице.

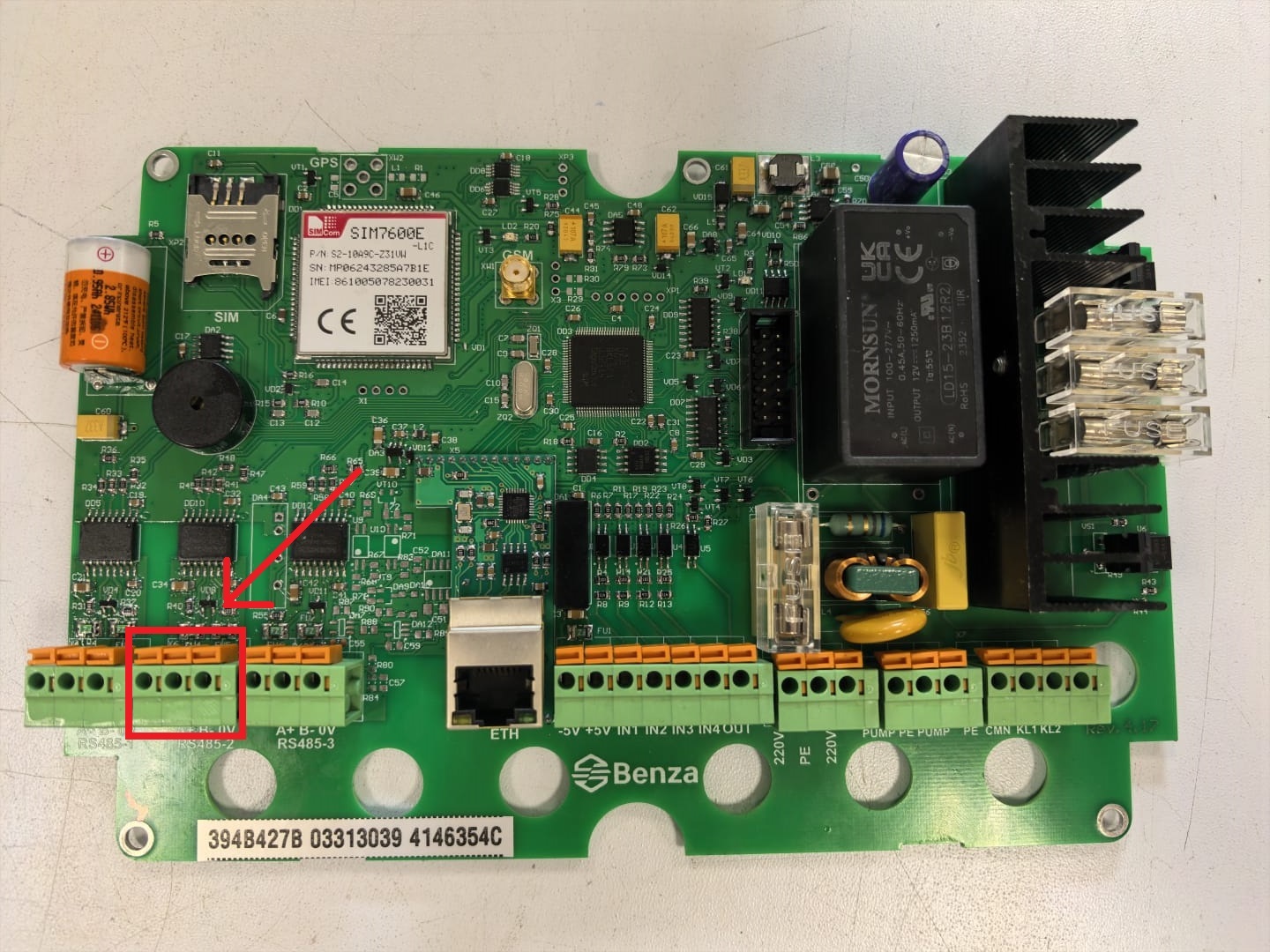

Подключение в контроллере производится в клеммнике Х3 (третий слева клеммник).

Основное требование: Контроллер должен быть зарегистрирован в benzamat Pay и иметь действующую лицензию.
Проверьте параметры в конкретной версии прошивки перед подключением.

Рекомендации по подключению RS-485:

1. Кабель. Для линий RS-485 используйте экранированную витую пару не ниже 5-й категории, сечение каждого проводника — не менее 0,22 мм² (рекомендуемый тип: КИПЭВт 2x2x0,6 или аналог).
2. Безопасность работ. Все работы по подключению выполнять только при полностью отключённом питании оборудования.
3. Разделение с силовыми кабелями. Прокладывайте сигнальные кабели RS-485 на расстоянии не менее 50 см от силовых кабелей. Если это невозможно — минимизируйте длину параллельной прокладки.
4. Кабельные каналы и лотки. Сигнальные кабели не размещайте в одном кабель-канале или лотке с силовыми кабелями.
5. Витая пара. Пары A и B (A+, B-) должны быть в одной витой паре кабеля. Подключение проводов A и B в разных парах не допускается.
6. Экран и общий проводник. Для контроллеров с гальванической развязкой (как у Benza) экран витой пары подключается к общему проводнику (0V) у каждого устройства.
7. Сращивания и скрутки. Не допускается сращивание витых пар и использование «скруток» в сигнальной линии. Подключение нескольких приборов допускается только при сохранении целостности кабеля — последовательное соединение приборов по линии (один за другим) без разрывов кабеля.
8. Длина линии. Теоретический максимум — 1200 м; на практике рекомендуемая длина — не более 500 м.

Важно! Нельзя одновременно:

• подключить ТРК по RS-485;
• подключить принтер чеков;
• и использовать передачу данных по Modbus,

так как все эти функции используют один и тот же клеммник X3 на плате контроллера (ТРК).

Поддерживаемые варианты подключения:

1. Электромеханический режим (прямое подключение элементов ТРК к контроллеру: насос, клапаны, генератор импульсов и т. д.):

• Любые ТРК, которые имеют (или могут быть доукомплектованы) генератором импульсов.

2. Подключение по RS-485:

• ТРК «Ливенка»;
• ТРК по протоколу АЗТ 2.0 (Топаз, Квант) — поддерживается до 4 ТРК, подключенных последовательно;
• ТРК «Гирбарко»;
• ТРК Kamka Smart GO — поддерживается до 8 ТРК, подключенных последовательно.

Подключение по RS-485/Modbus выполняется в клеммник X3 на плате управления контроллера (ТРК).

Важно: клеммник X3 общий для:

• подключения ТРК по RS-485;
• подключения принтера чеков;
• передачи данных по Modbus в сторонние системы.

Одновременное использование нескольких этих функций с одного контроллера невозможно!

Контроллеры (ТРК) поддерживают интеграцию со следующими уровнемерами и датчиками уровня:
ПМП-201, ПМП-201 Modbus — до 16 уровнемеров;
ППП «Струна+» — до 4 уровнемеров;
Veeder-Root TLS — до 4 уровнемеров;
ПМП-118 — до 16 уровнемеров;
Датчики уровня топлива по протоколу Omnicomm — до 4 ДУТов.

Важно! Контроллер единовременно поддерживает только один тип уровнемеров. Например, нельзя подключить одновременно ПМП-201 и ДУТ Omnicomm к одному контроллеру.

Подключение уровнемеров и ДУТов выполняется в клеммник X2 на плате управления контроллера (ТРК).

Контроллеры (ТРК) поддерживают интеграцию с принтером чеков TG2480H.

Подключение принтера чеков выполняется в клеммник X3 на плате управления контроллера (ТРК).

Важно! Клеммник X3 используется для:

• подключения ТРК по RS-485;
• подключения принтера чеков;
• передачи данных по Modbus.

Одновременное использование этих функций на одном контроллере невозможно.
