Типовые схемы и примеры подключений

Содержание:
Схема УТ kamka 6140
Схема УТ kamka 5111
Схема УТ kamka 5111 SmartGO
Схема УТ kamka 5121
Схема УТ kamka 5121 SmartGO
Схема подключения BS-01 12/24В
Схема подключения BS-01 230В
Схема подключения BS-02 12/24В
Схема подключения BS-02 230В
Схема подключения BS-02 230 В с Ethernet
Схема подключения BS-02 230 В с ТРК Ливенка
Типовая схема станции со шкафом управления

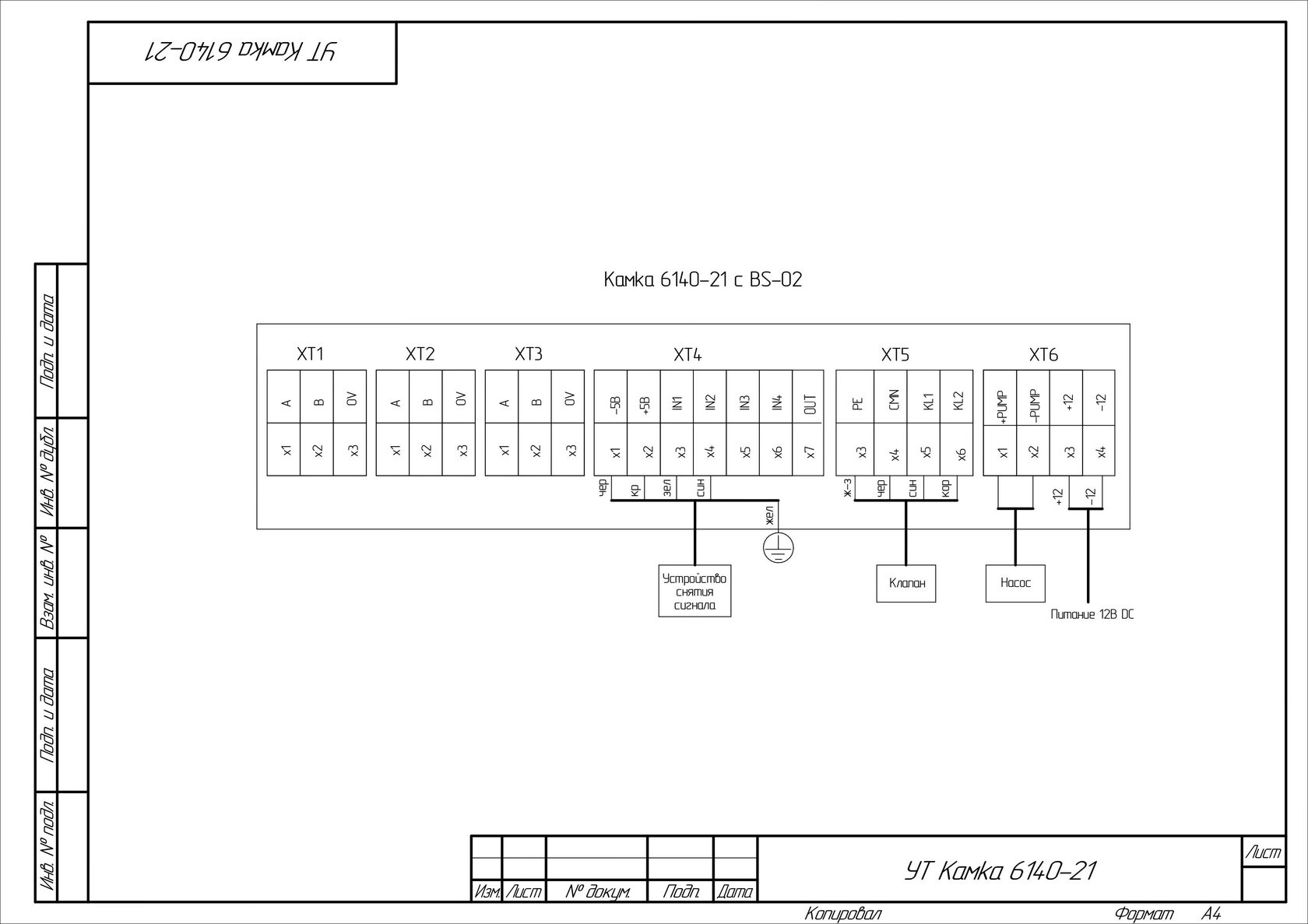

Схема УТ kamka 6140

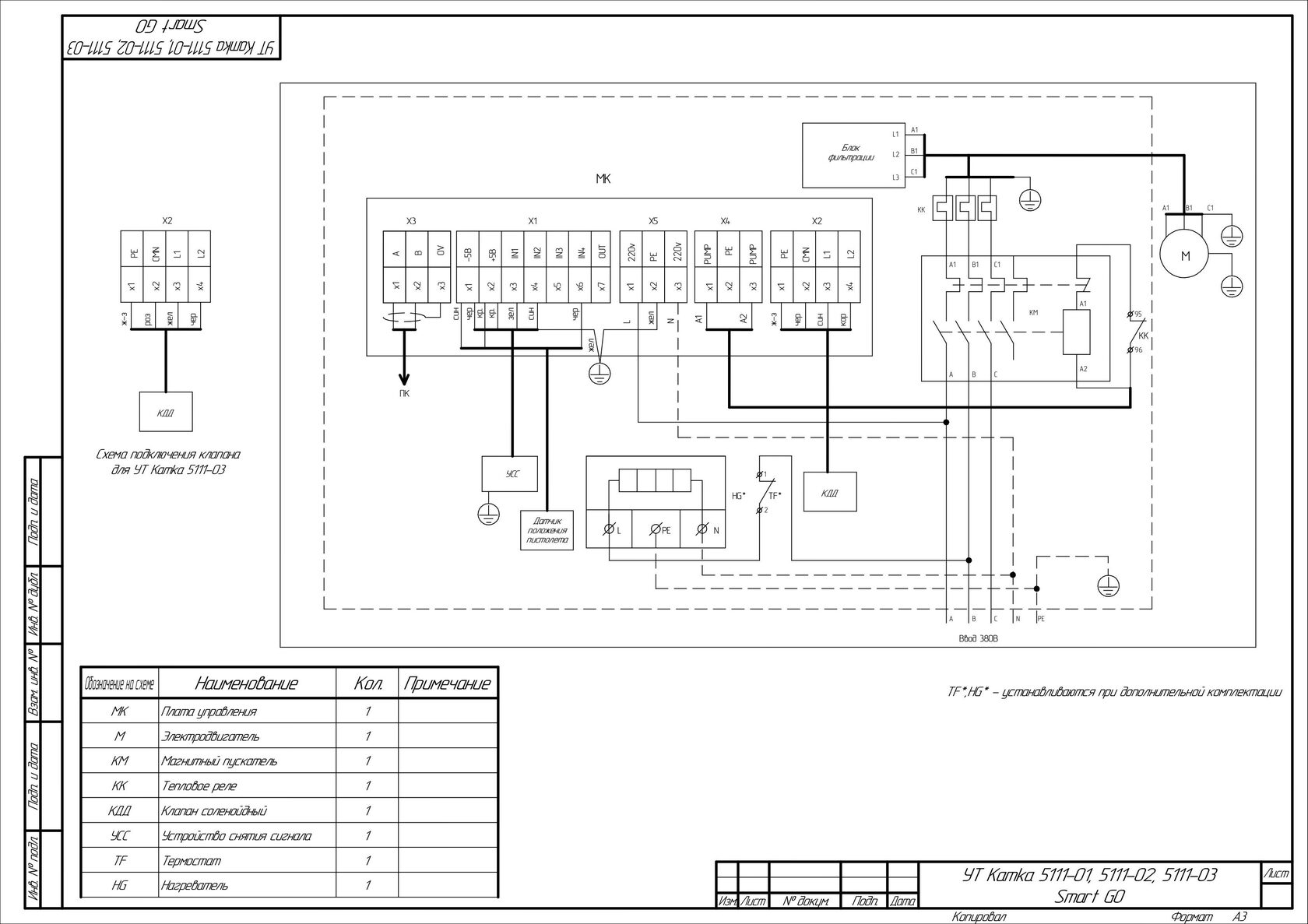

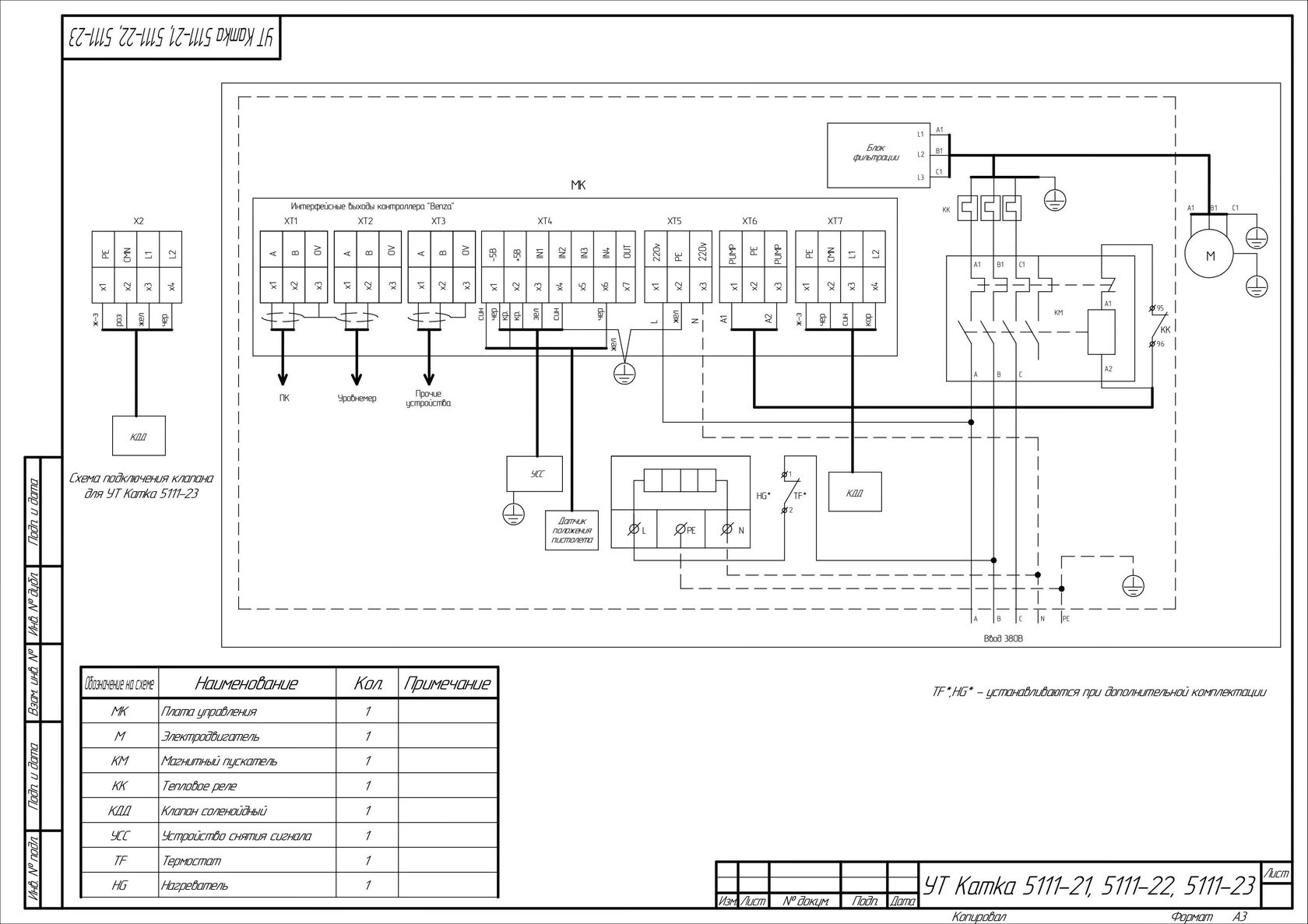

Схема УТ kamka 5111

Схема УТ kamka 5111 SmartGO

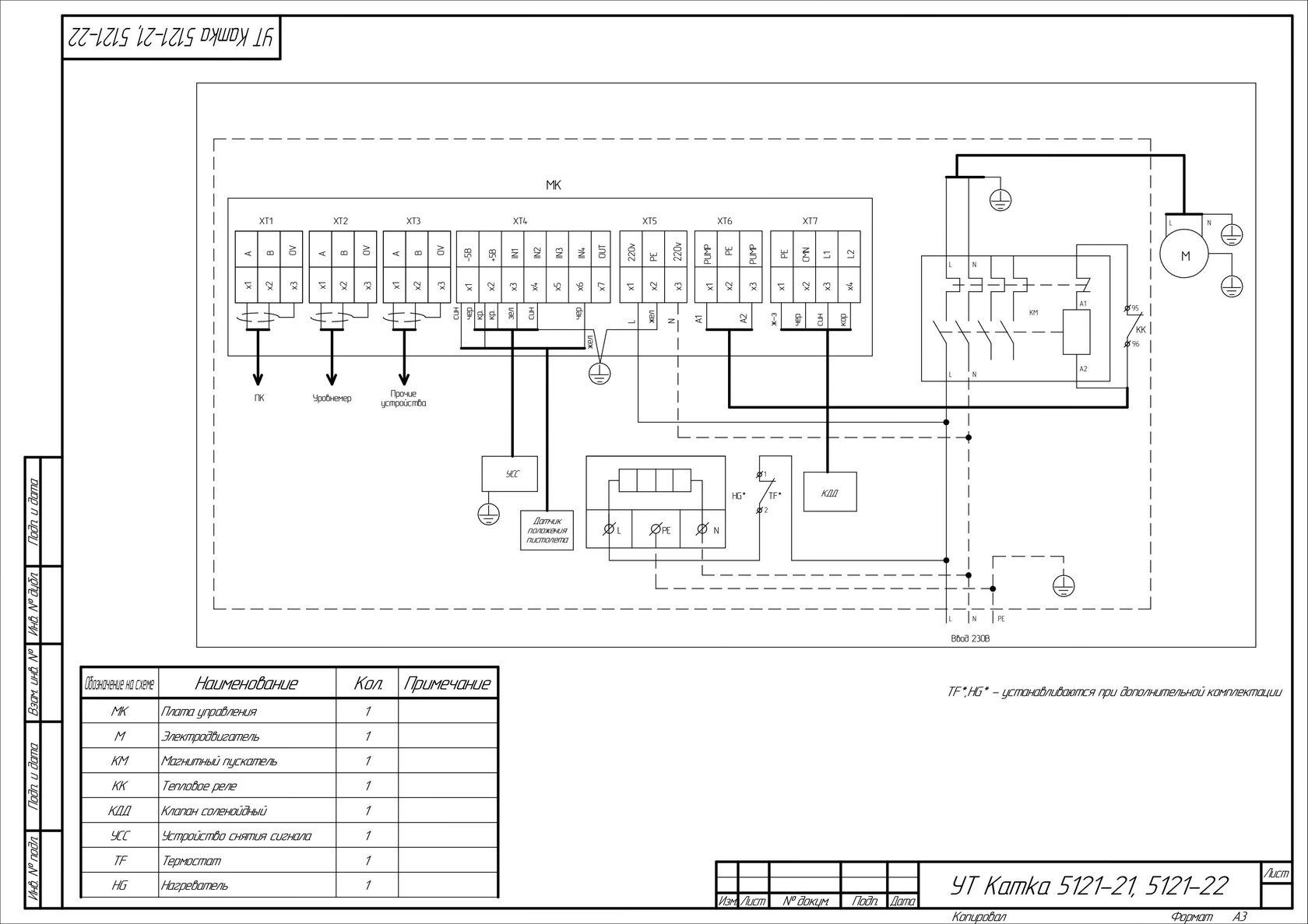

Схема УТ kamka 5121

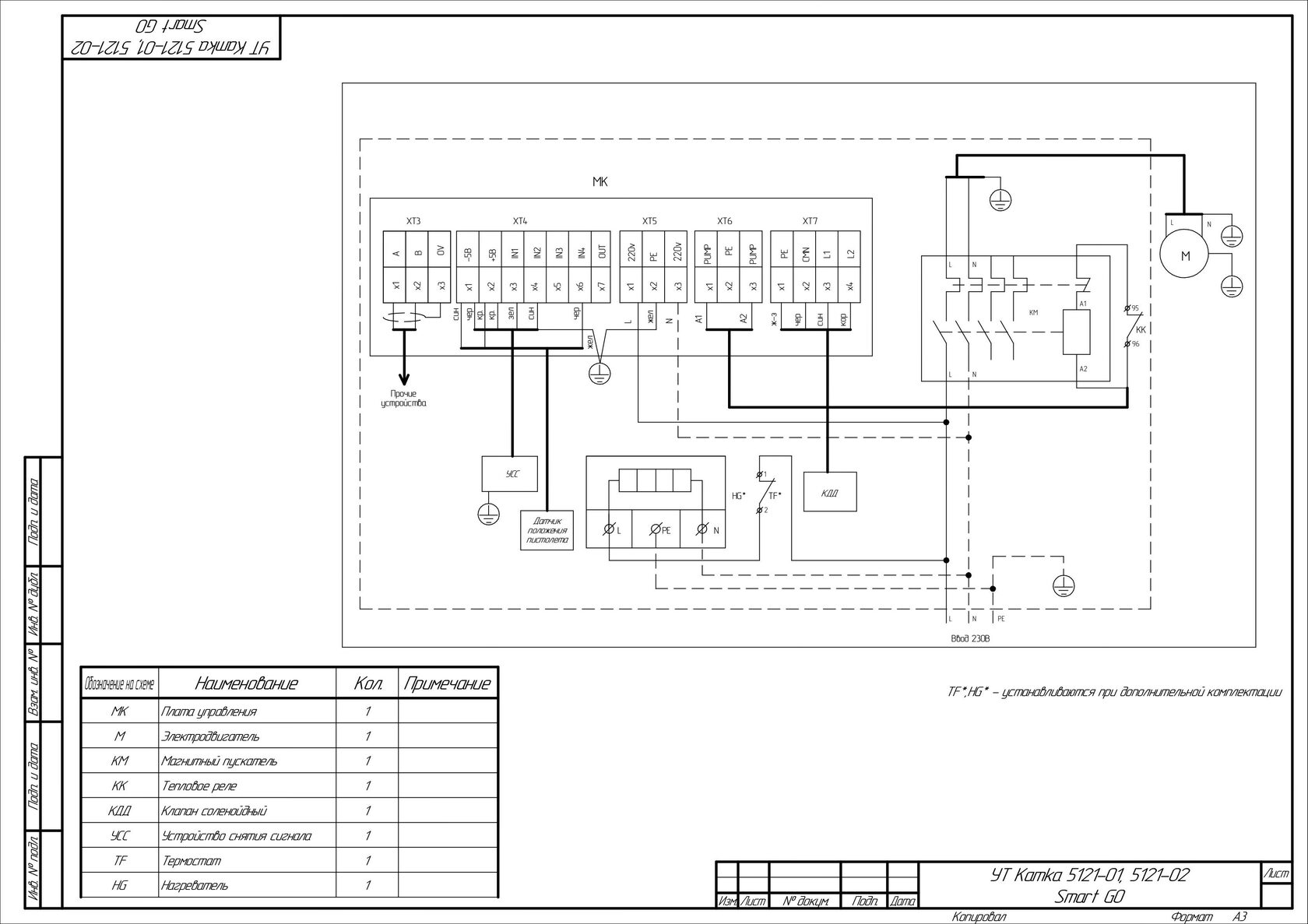

Схема УТ kamka 5121 SmartGO

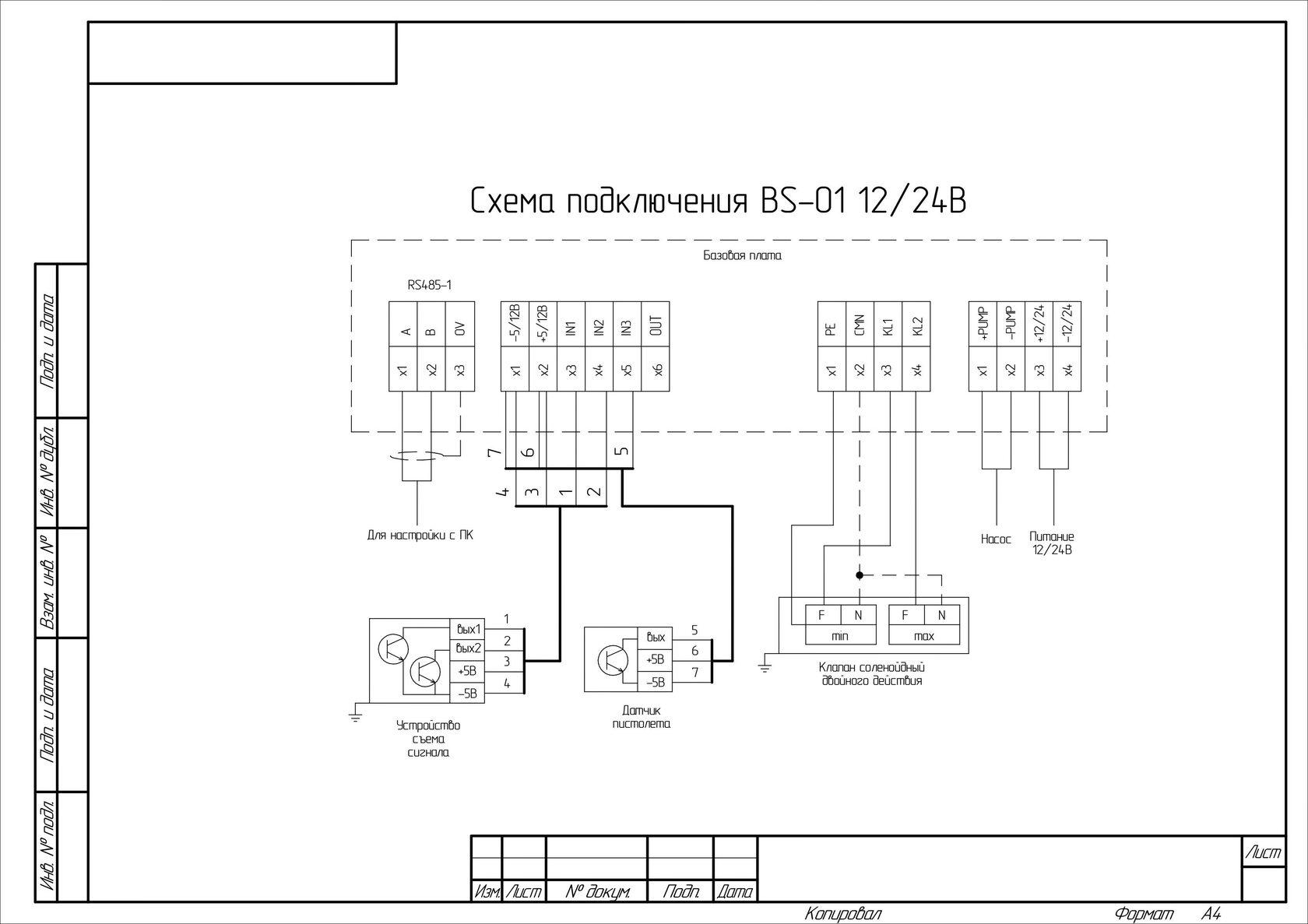

Схема подключения BS-01 12/24В

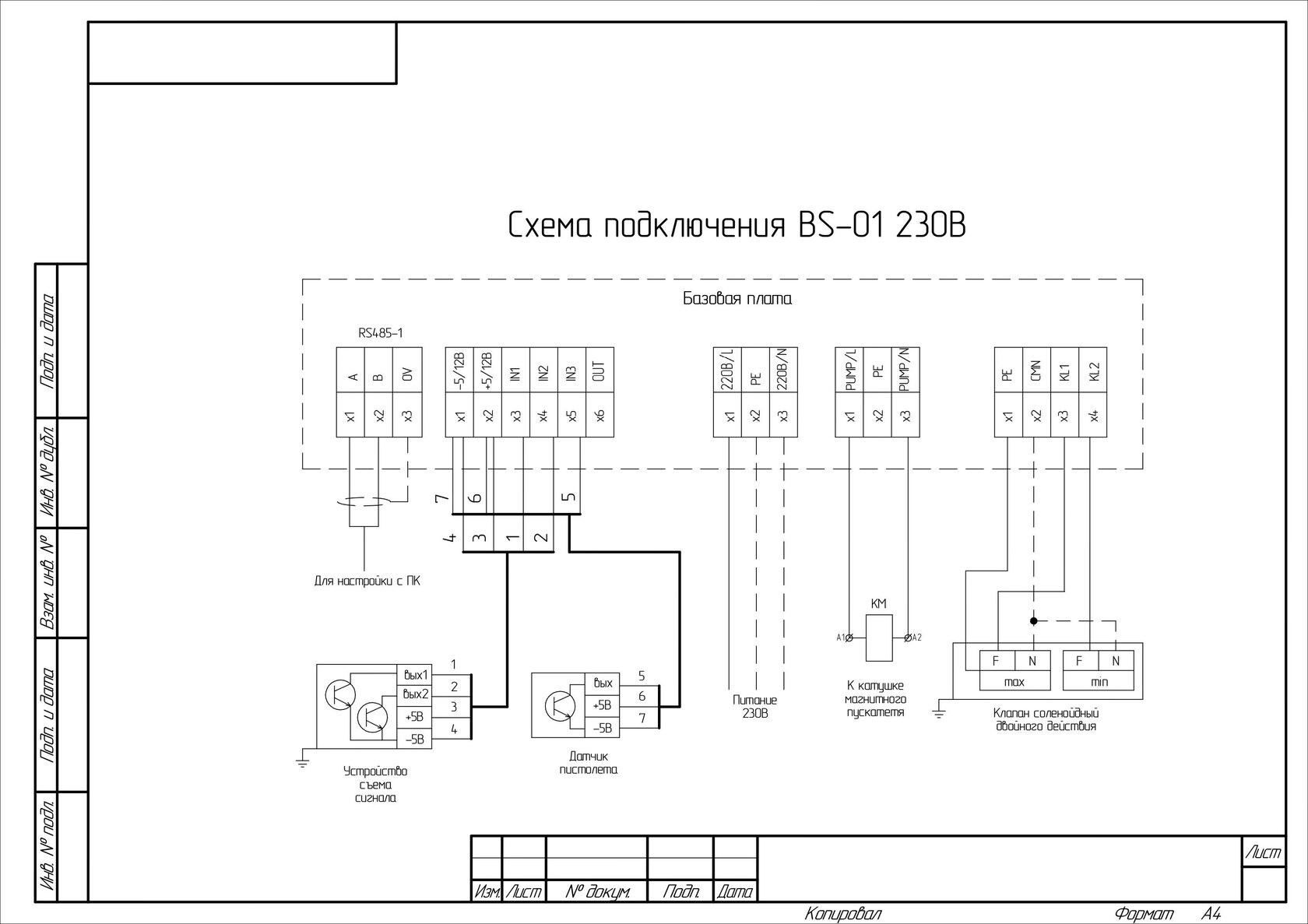

Схема подключения BS-01 230В

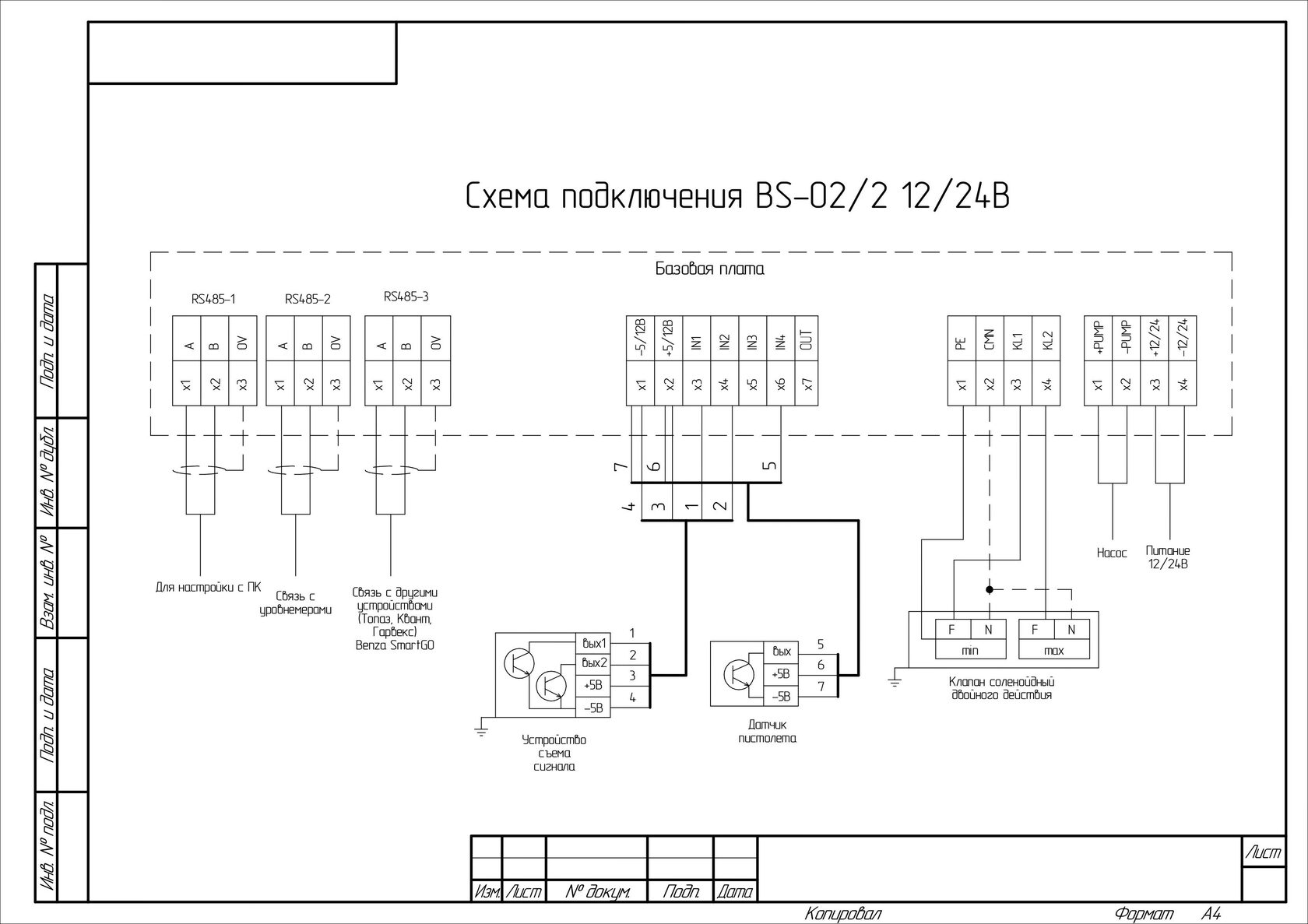

Схема подключения BS-02 12/24В

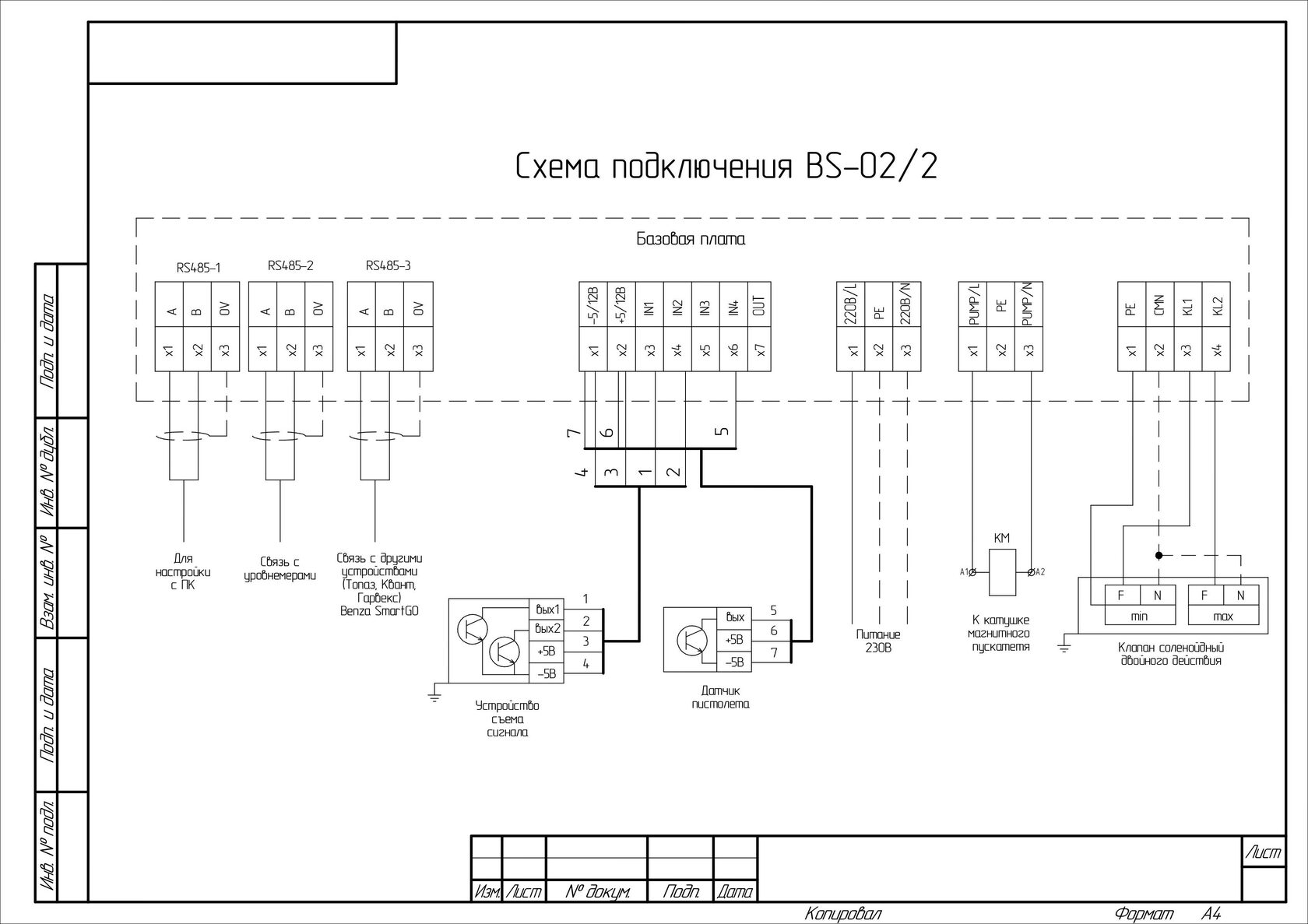

Схема подключения BS-02 230В

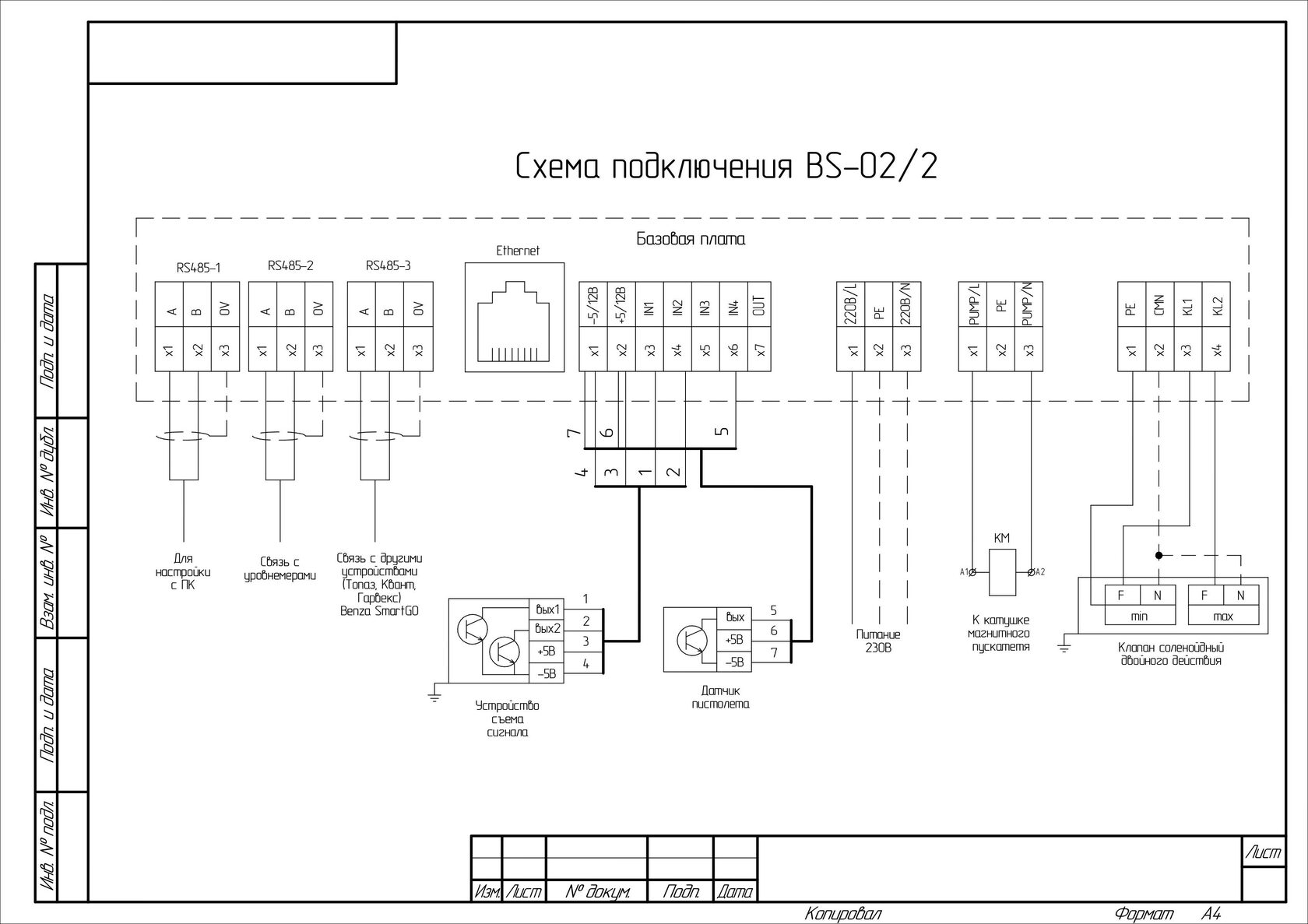

Схема подключения BS-02 230В с Ethernet

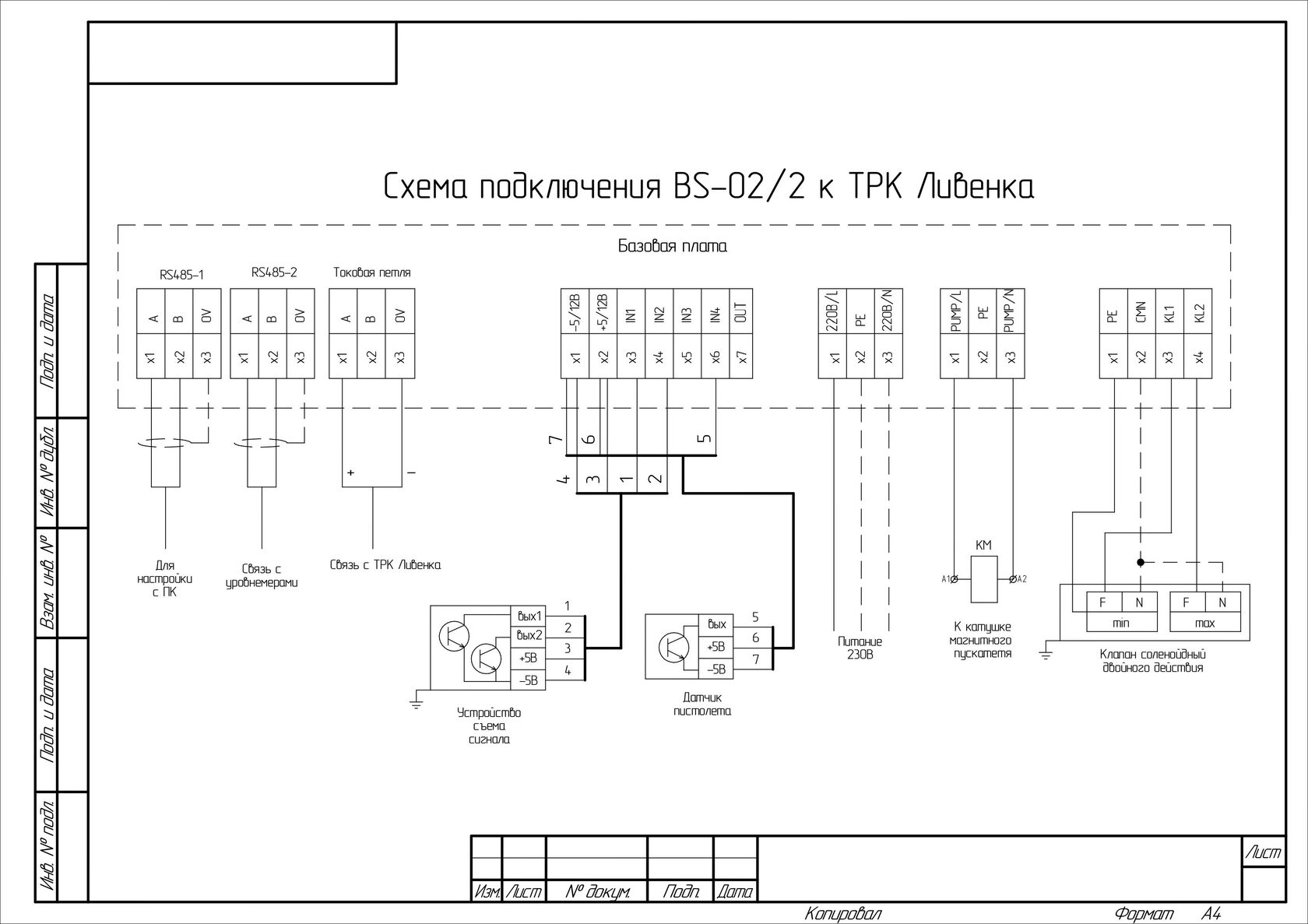

Схема подключения BS-02 230В с ТРК Ливенка

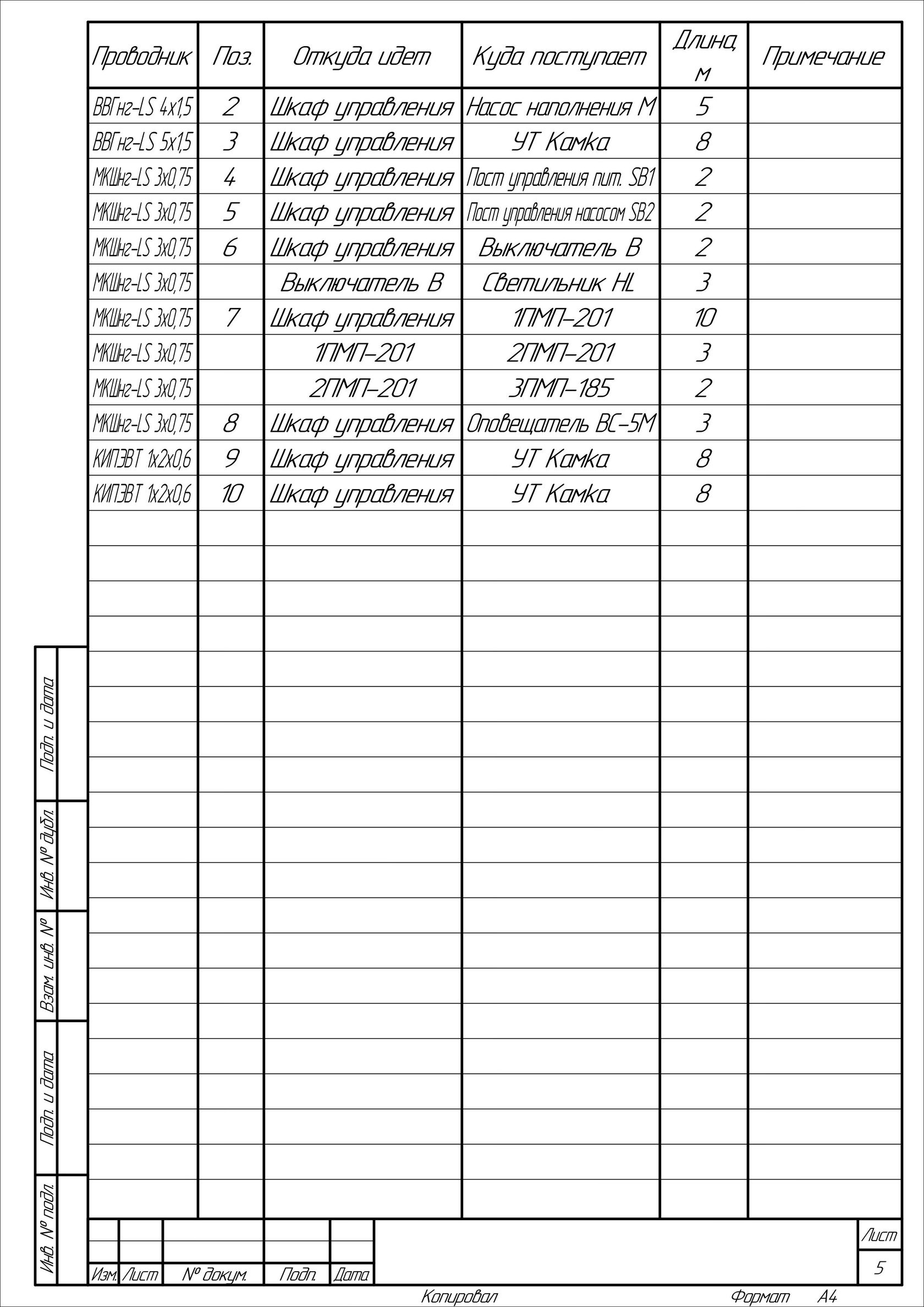

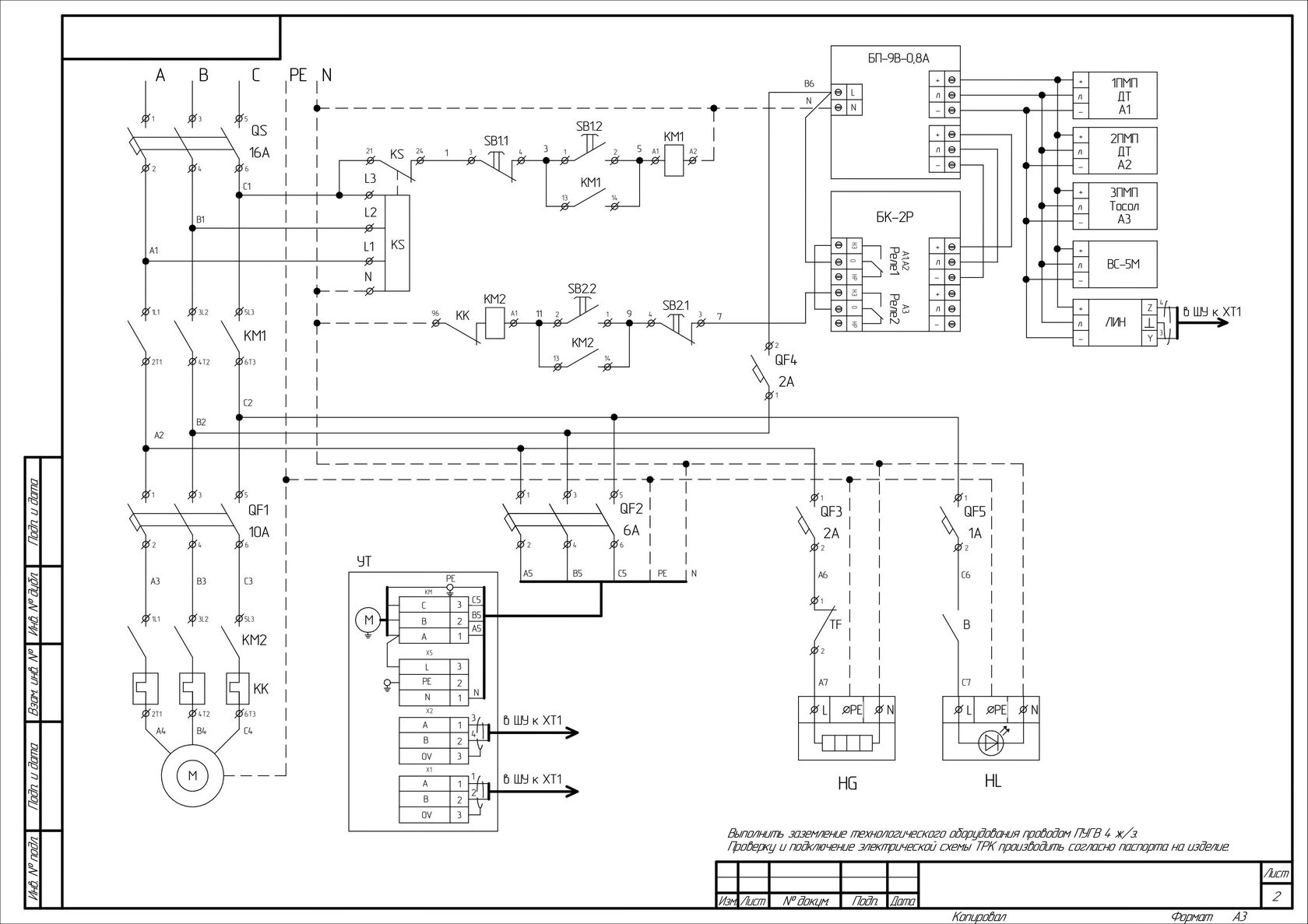

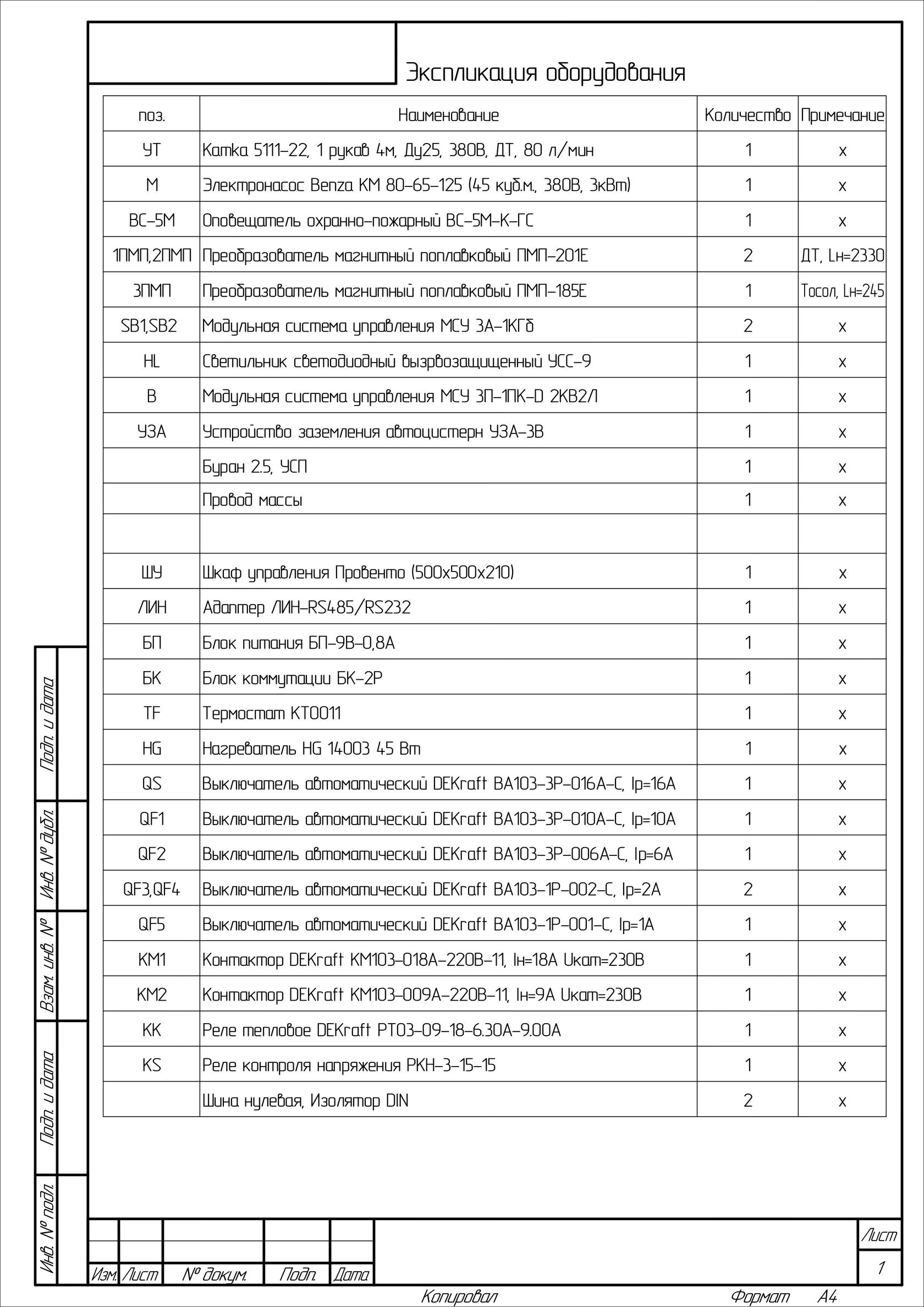

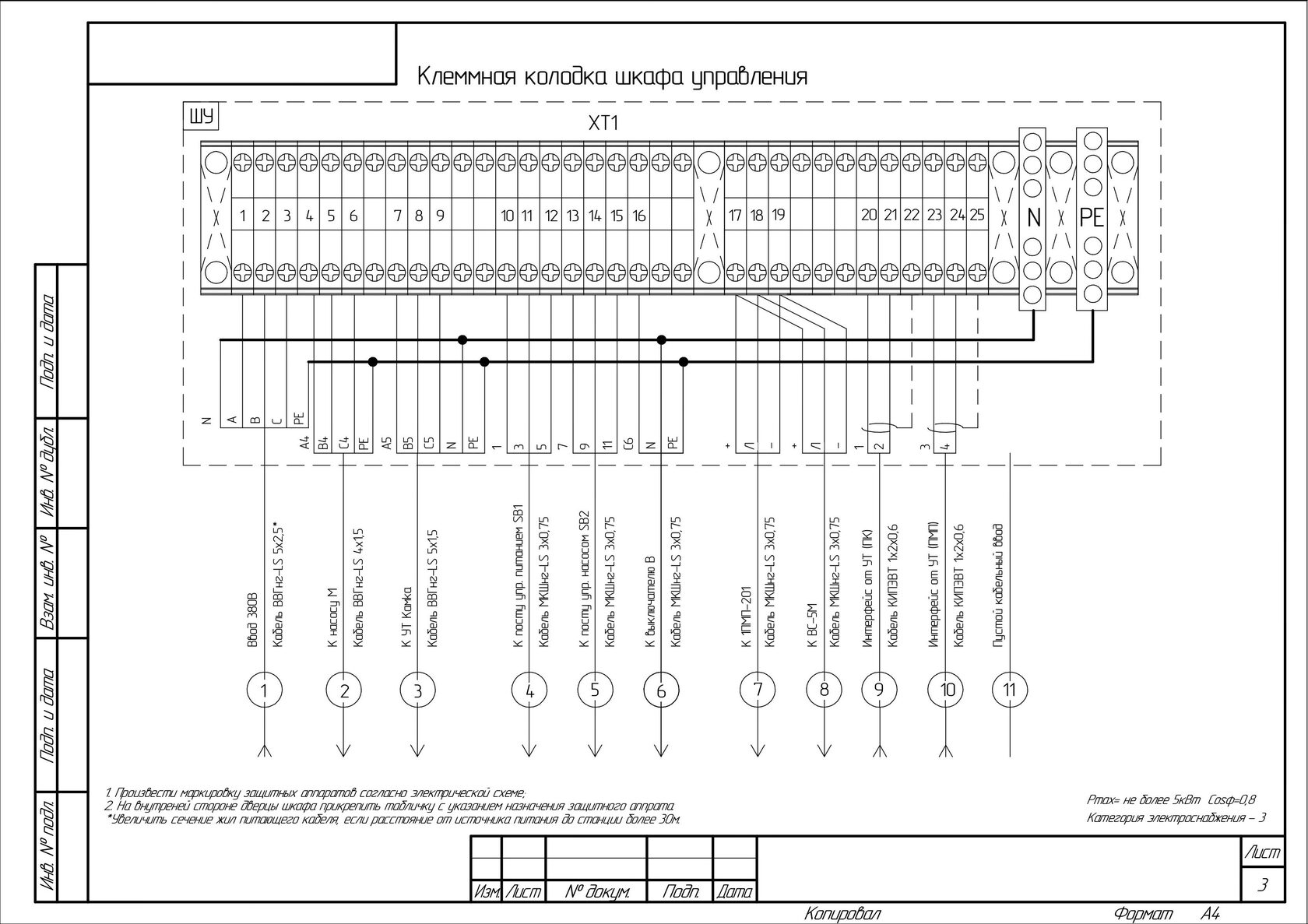

Типовая схема станции со шкафом управления
