СИМПТОМ

Нужно убедиться, что система правильно показывает уровень (мм) и объем (л) топлива по сигналам уровнемера (ПМП-201 или ДУТ по протоколу Omnicomm).

Шаг 1. Требования безопасности:

1. Остановите отпуски топлива и любые операции, влияющие на уровень в резервуаре.
2. Дождитесь, пока уровень в резервуаре успокоится (без налива/слива).

Шаг 2. Проверка уровня (мм) по метроштоку и в ПО

1. Метроштоком измерьте фактический уровень топлива в резервуаре по паспорту резервуара (от контрольной точки).
2. В ПО откройте страницу/форму резервуара и посмотрите уровень (мм), который показывает система по этому уровнемеру/ДУТу.
3. Сравните уровень по метроштоку и уровень в ПО.

Если значения совпадают (с учетом небольшой допустимой погрешности) — измерение уровня настроено корректно.

Если отличаются существенно — требуется настройка уровнемера/ДУТа (или проверка корректности измерения метроштоком).

Шаг 3. Проверка объема (л) по градусной таблице и в ПО

1. Возьмите градусную таблицу резервуара (таблица «высота — объем»).
2. По уровню, измеренному метроштоком, найдите в таблице соответствующий объем в литрах.
3. В ПО посмотрите текущий объем топлива для этого резервуара.
4. Сравните объем по градусной таблице и объем в ПО.

Если объем в ПО соответствует объему по градусной таблице (с учетом допустимой погрешности) — привязка к геометрии резервуара и расчет объема выполнены корректно.

Если нет — необходимо донастроить уровнемер/ДУТ и/или таблицу резервуара в ПО.

Особенности уровнемера ПМП-201 (минимальный уровень)

Уровнемер ПМП-201 поплавковый.

Из-за конструктивных особенностей:

• поплавок не может опуститься ниже примерно 22−25 см от дна;
• ниже этой высоты уровнемер не измеряет уровень, показания могут «зависнуть» на этом значении.

Это нормально для ПМП-201 и не является неисправностью.

Рекомендуем:

• по возможности не допускать снижения уровня топлива ниже 22−25 см, чтобы сохранялась возможность точного учета;
• если работа идет ниже этого уровня, учитывать, что уровнемер уже не показывает реальную высоту столба топлива.

ИТОГ

Если уровень по метроштоку ≈ уровню в ПО, а объем по градусной таблице ≈ объему в ПО — уровнемер и привязка резервуара настроены корректно.

Если есть заметные расхождения по уровню и/или объему — требуется настройка уровнемера/ДУТа и/или таблицы резервуара в ПО.

СИМПТОМ

Фактический уровень по метроштоку и/или расчетный объем по градусной таблице заметно отличаются от того, что показывает система по уровнемеру (ПМП-201 или ДУТ Omnicomm).

Шаг 1. Требования безопасности

1. Остановите отпуски топлива.
2. Дождитесь стабилизации уровня в резервуаре (без налива/слива).
3. Работы с метроштоком и люками выполняйте по правилам безопасности при работе с ГСМ и внутренним регламентам объекта.

Шаг 2. Перед началом

Если еще не выполнена базовая проверка, сначала сделайте то, что описано в статье «Как проверить правильность отображения показаний уровнемера»:

• сверка уровня (мм) по метроштоку и в ПО;
• сверка объема (л) по градусной таблице и в ПО.

Ниже — что делать, если расхождение действительно есть.

Шаг 3. Уточнить, что именно не совпадает

Определите вариант:
1. Не совпадает уровень (мм):

• метрошток показывает одно значение по высоте;
• ПО по уровнемеру показывает другое (без учета небольшой погрешности).

2. Уровень (мм) совпадает, но не совпадает объем (л):

• высота по метроштоку ≈ высоте в ПО;
• объем по градусной таблице заметно отличается от объема в ПО.

3. Расхождение большое только при почти пустом резервуаре:

• уровень в ПО «завис» выше, чем показывает метрошток;
• часто связано с конструкцией поплавкового ПМП-201 (см. вариант 3).

Дальнейшие действия зависят от варианта.

Вариант 1 — не совпадает уровень (мм)

Если уровень по метроштоку и уровень в ПО различаются существенно:

Проверить правильность замера метроштоком:

• проверьте, что замер выполняется от правильной контрольной точки, как указано в паспорте резервуара;
• уточните, что «0» по метроштоку соответствует «0» в градусной таблице (иногда нулевая отметка в таблице — не дно, а конструктивная отметка).

Если с методикой замера все в порядке, переходите к проверке датчика.

Проверка ПМП-201 (поплавковый уровнемер):

• корректно ли задана длина уровнемера и уровень установки (по паспорту ПМП-201);
• не был ли уровнемер переставлен/поднят/опущен без корректировки настроек;
• нет ли механических препятствий ходу поплавка, деформации стержня;

Если есть смещение показаний по всей высоте:

• выполните настройку/калибровку ПМП-201 по руководству;
• при необходимости переустановите датчик на правильную отметку и повторите проверку метроштоком.

Проверка ДУТ по протоколу Omnicomm:

• фактическую длину ДУТа и корректность обрезки/монтажа;
• параметры «пустой бак» / «полный бак» в конфигурации датчика;
• корректность типа датчика и параметров протокола в контроллере.

Если есть смещение по всему диапазону:

• скорректируйте калибровку ДУТа (нулевая и верхняя точка);
• при необходимости перепрограммируйте датчик Omnicomm и обновите настройки в контроллере.

После настройки снова измерьте уровень метроштоком и сравните с уровнем в ПО.

Вариант 2 — уровень совпадает, но объем (л) отличается

Если высота по метроштоку ≈ высоте в ПО, но объем по таблице и объем в ПО различаются, то проблема чаще всего в настройке резервуара/таблицы в ПО, а не в уровнемере.

Проверьте:

• правильную ли градусную таблицу привязали к этому резервуару (не перепутан ли резервуар);
• нет ли ошибок при вводе таблицы (мм/см, шаг, значения объема).

Если обнаружены ошибки:

• исправьте таблицу/параметры резервуара в ПО;
• повторно сравните объем по таблице и объем в ПО при том же уровне.

Вариант 3 — низкий уровень, ПМП-201 «завис» на одном значении

Особенность ПМП-201:

• это поплавковый уровнемер;
• поплавок не может опуститься ниже примерно 22−25 см от дна (конструктивное ограничение);
• ниже этой отметки показания могут «зависнуть» на 22−25 см и не уменьшаться дальше.

Это не неисправность, а ограничение конструкции. Важно:

• по возможности не допускать снижения уровня топлива ниже 22−25 см;
• учитывать, что ниже этой высоты учет по ПМП-201 будет некорректным (уровень и объем в ПО не соответствуют фактическим).

Если резервуар часто работает на «почти пустом» уровне — учитывайте это ограничение при анализе данных и планировании эксплуатации.

ИТОГ

Если:

• уровень по метроштоку и уровень в ПО совпадают;
• объем по градусной таблице и объем в ПО совпадают (с учетом погрешности),

то уровнемер (ПМП-201 или Omnicomm) и карта резервуара настроены корректно.

Если:

• есть стабильное смещение по высоте — настраивается уровнемер/ДУТ (длина, нулевая/верхняя точка, установка);
• уровень совпадает, но объем отличается — корректируется таблица/параметры резервуара в ПО;
• расхождения возникают только при очень низких уровнях и используется ПМП-201 — учитывать конструктивный предел 22−25 см.

После любых изменений повторите замер метроштоком и перепроверьте уровень и объем в ПО.

СИМПТОМ

В ПО (или на контроллере) уровень/объем по резервуару не меняется:

• значение «застыло» на одном уровне;
• при фактических сливax/отпусках топлива показания не изменяются;
• либо скачком изменяются редко, а большую часть времени стоят «на месте».

Шаг 1. Требования безопасности

1. Остановите отпуски топлива.
2. Дождитесь, пока уровень в резервуаре стабилизируется.
3. Работы с метроштоком и люками выполняйте по правилам безопасности при работе с ГСМ.

Шаг 2. Убедиться, что уровень реально менялся

Проверка фактических операций

Уточните, были ли в последние часы/смену:

• сливы топлива в резервуар;
• отпуски топлива из этого резервуара.

Если операций не было (резервуар не трогали) – отсутствие изменений показаний может быть нормальной ситуацией.

Контрольный замер метроштоком

Если были сливы/отпуски:

• измерьте уровень метроштоком;
• сравните с уровнем, который показывает ПО.

Если метрошток показывает тот же уровень, что и система – возможно, фактического изменения уровня пока недостаточно, чтобы его было видно (малый объем отпуска/слива). Если расхождение явное – см. ниже.

Шаг 3. Учет конструктивных ограничений ПМП-201

Для ПМП-201 (поплавковый уровнемер) важно:

• поплавок не может опуститься ниже примерно 22–25 см от дна резервуара;
• при снижении уровня ниже этой отметки показания ПМП-201 «зависают» на уровне 22–25 см и дальше не уменьшаются.

Если:

• резервуар почти пуст;
• метрошток показывает уровень ниже 22–25 см;
• а ПМП-201 и ПО продолжают показывать около 22–25 см,

это нормальное ограничение конструкции, а не поломка.

Для корректного учета топлива:

• по возможности не допускать снижения уровня ниже 22–25 см;
• понимать, что ниже этой зоны учет по ПМП-201 некорректен.

Если же «зависание» происходит на других значениях (не около 22–25 см) – переходите к проверкам ниже.

Шаг 4. Проверка механического заедания уровнемера

ПМП-201

Возможные причины:

• поплавок зацепился за стенку, элементы конструкции резервуара, отложения, шлам;
• деформация стержня, направляющих, механическое повреждение.

Действия (по паспорту ПМП-201 и резервуара):

• при остановленной станции и по правилам безопасности открыть доступ к люку уровнемера;
• аккуратно проверить, нет ли механических препятствий движению поплавка;
• при возможности аккуратно переместить поплавок вручную и наблюдать:
• меняются ли показания ПМП-201 и в ПО;
• при обнаружении отложений/шлама – предусмотреть очистку, если это допускается регламентом.

Если при перемещении поплавка вручную уровнемер и ПО реагируют нормально – причина в заедании, его нужно устранить.

ДУТ (Omnicomm)

Возможные причины:

• датчик уперт в дно или конструкцию резервуара;
• ДУТ деформирован, зажат или заблокирован отложениями/шламом.

Действия (по паспорту ДУТа и резервуара):

• проверить правильность установки ДУТа (глубина, место установки, отсутствие упора в дно/элементы конструкции);
• при наличии доступа – визуально оценить состояние датчика, наличие отложений и механических препятствий.

Если при изменении фактического уровня (слив/отпуск большого объема) показания все равно не меняются, переходите к проверке связи/настроек.

Шаг 5. Проверка связи и настроек (датчик «завис» логически)

Симптом: датчик всегда показывает одно и то же значение при любых изменениях уровня, метрошток показывает другое, механически заедания нет.

Проверка связи

В контроллере/ПО посмотреть, нет ли ошибок связи с уровнемером (нет связи, тайм-аут, ошибка опроса).

Проверить целостность кабеля между датчиком и контроллером, подтянуть клеммы, убедиться в правильной полярности (для RS-485/Omnicomm, ПМП-201 Modbus).

Если есть ошибки связи:

• устранить проблемы с кабелем/клеммами/настройками порта и протокола;
• после восстановления связи проверить, начал ли меняться уровень.

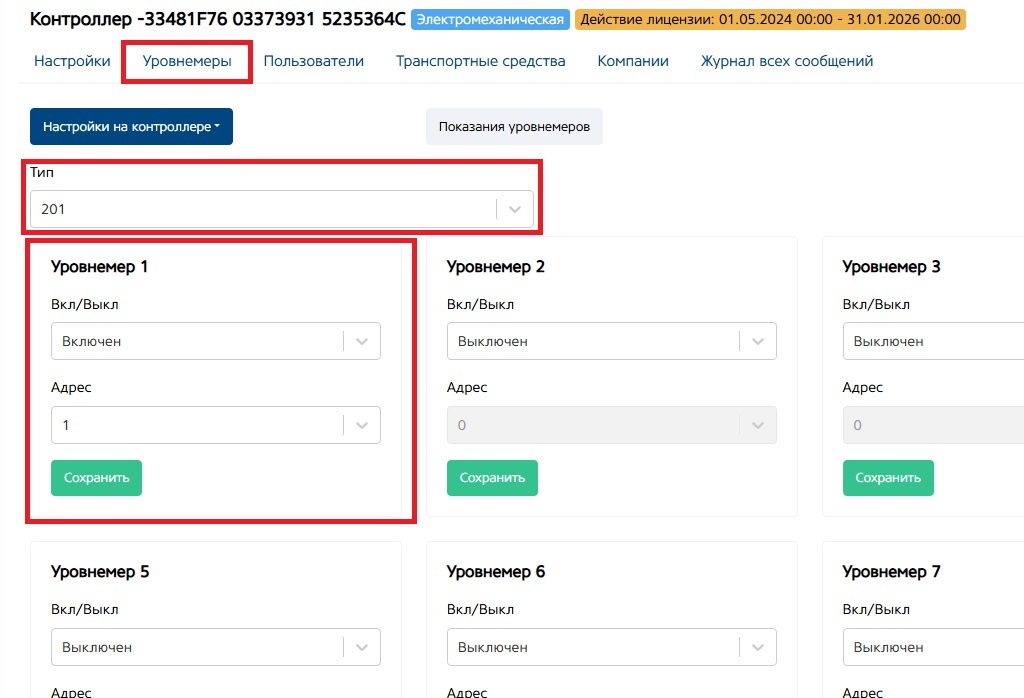

Проверка настроек датчика и контроллера

Для ПМП-201:

• убедиться, что в контроллере выбран правильный тип уровнемера и адрес;
• при необходимости сверить конфигурацию ПМП.

Для Omnicomm:

• проверить адрес ДУТа, параметры протокола и тип датчика в контроллере.

Если контроллер «читает» одно и то же значение от датчика (по диагностике/сервису), возможно:

• зависание/ошибка самого уровнемера;
• неверная конфигурация нуля/полного бака.

В этом случае:

• выполнить перезапуск уровнемера (если предусмотрено);
• при необходимости провести его перенастройку/калибровку по паспорту;
• при отсутствии изменений – рассмотреть замену датчика.

Краткая последовательность для оператора

1. Убедиться, что уровень в резервуаре действительно менялся (сливы/отпуски).
2. Сделать замер метроштоком и сравнить с уровнем в ПО.
3. Для ПМП-201:

• если уровень около 22–25 см и ниже, учитывать ограничение по минимальной высоте;
• если «завис» на другом значении – проверять механическое заедание и настройки.

4. Для ПМП-201 и Omnicomm:

• проверить, нет ли механических препятствий движению поплавка/датчика;
• убедиться в правильной установке и отсутствии деформаций.

5. Проверить связь и настройки:

• ошибки опроса, адрес/тип датчика, параметры протокола;
• состояние кабеля и клемм.

6. При необходимости выполнить перенастройку/калибровку датчика или заменить неисправный уровнемер/ДУТ.

Если после всех шагов показания остаются «замороженными» и не соответствуют фактическому уровню по метроштоку, требуется детальная диагностика датчика и системы.

СИМПТОМ

В ПО/контроллере по резервуару:

• уровень/объем не отображается (0 или прочерк);
• или постоянно ошибка «нет связи» / «ошибка опроса» по ПМП-201 / ДУТ Omnicomm.

Шаг 1. Требования безопасности

1. Работы с клеммниками выполняйте при отключенном питании соответствующих цепей.
2. Работы с люками/резервуаром выполняйте по правилам безопасности при работе с ГСМ.

Важно: Уровнемеры подключаются к контроллеру (ТРК) в клеммник X2 на плате управления.

Шаг 2. Определить тип уровнемера

Уточните, что установлено на резервуаре:

• ПМП-201 (поплавковый уровнемер);
• ДУТ, работающий по протоколу Omnicomm.

Дальнейшие проверки зависят от типа.

Тип 1. ПМП-201 — базовая проверка

Между ПМП-201 и контроллером используется адаптер LIN -> Modbus, через него данные ПМП-201 переводятся в Modbus для опроса контроллером.

Выполните:

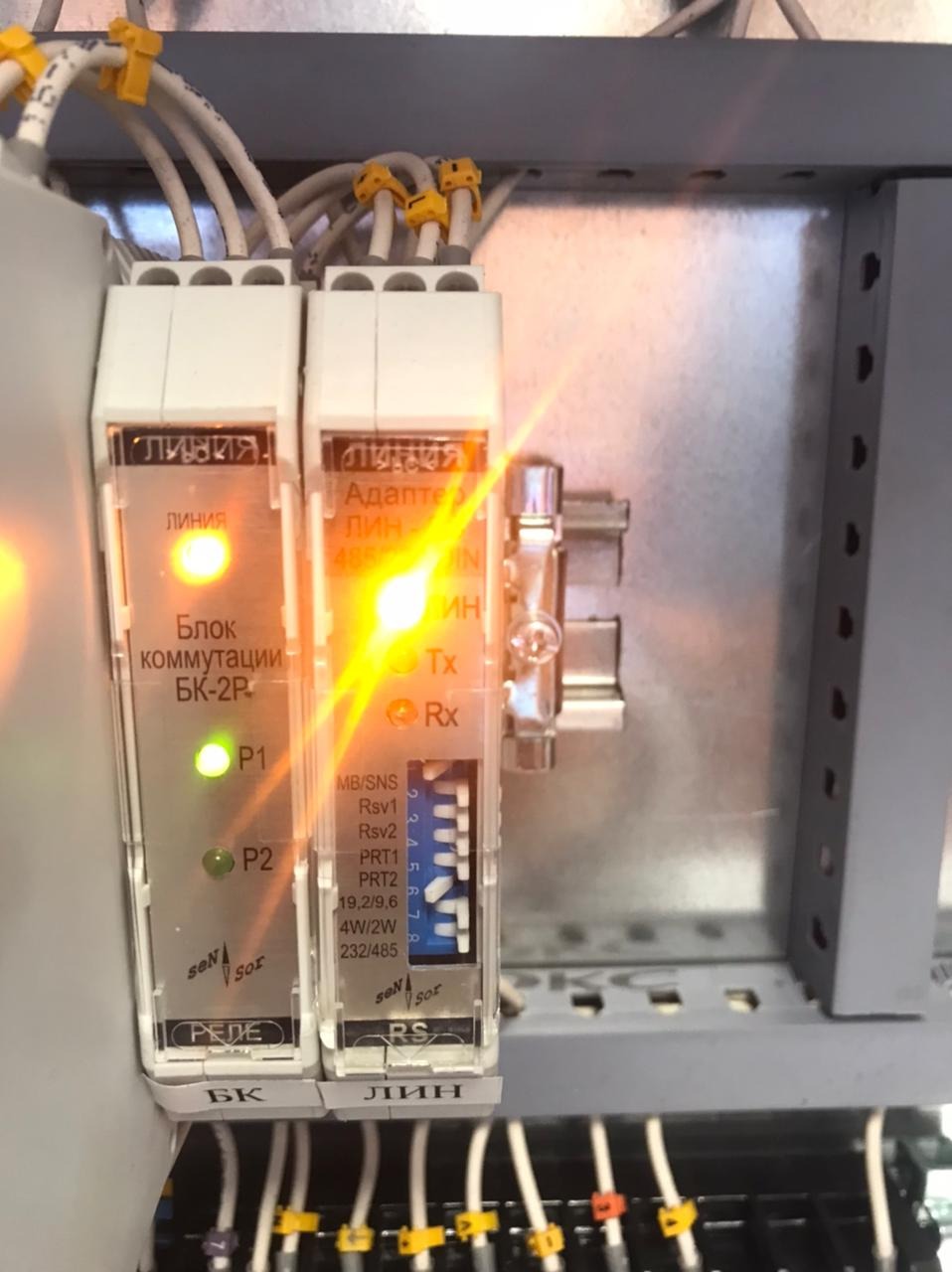

1. Проверку адаптера LIN (в шкафу управления):

• есть ли индикация питания/работы (если индикации нет — проверьте питание адаптера, клеммы, предохранитель);
• положение флажков/переключателей (DIP/ползунковые) должно быть как на фото;
• особенно важно: флажок режима должен быть в положении MODBUS, а не SENS.

Частая ошибка — после настройки ПМП оставляют адаптер в режиме SENS. В этом случае контроллер по Modbus данные не увидит, и будет «нет связи».

После проверки:

• при необходимости выставьте флажки правильно (MODBUS и схема включения как на фото);
• убедитесь, что индикация на адаптере появилась/стабильна;
• повторно проверьте, появились ли данные по уровню в контроллере/ПО.

2. Проверку линии ПМП-201 -> адаптер -> контроллер (X2) при отключенном питании:

• проследите линию: ПМП-201 -> адаптер LIN -> клеммник X2 на плате контроллера;
• проверьте надежность зажатия проводов на всех участках (нет ли выскочивших/ослабленных жил);
• убедитесь, что подключение соответствует схеме: сигнальные линии ПМП на вход адаптера, выход Modbus адаптера — на X2 по полярности (A/B).

3. Проверку линии ПМП-201 -> адаптер -> контроллер (X2) при включенном питании:

• убедитесь, что на адаптере есть индикация работы;
• проверьте в контроллере/ПО, исчезли ли ошибки связи.

4. Проверку адреса и протокола ПМП-201 в контроллере:

• выбран корректный тип уровнемера (ПМП-201 / ПМП-201 Modbus — согласно фактической схеме с адаптером);
• адрес ПМП-201 (через адаптер) и параметры опроса соответствуют настройкам.

Если адрес/параметры не совпадают — контроллер не сможет опросить ПМП через адаптер. После исправления сохраните настройки и проверьте, появились ли уровень/объем.

Если:

• ПМП-201 включается и без ошибок;
• адаптер LIN с индикацией, режим MODBUS, флажки как на фото;
• кабель до X2 целый, клеммы затянуты, полярность A/B верная;
• настройки типа/адреса в контроллере корректны,

но в ПО по-прежнему «нет связи"/0 — вероятна неисправность ПМП-201, адаптера LIN или их интерфейса. Требуется сервисная диагностика и, при необходимости, замена.

Тип 2. ДУТ по протоколу Omnicomm — базовая проверка

Выполните:

1. Проверку питания ДУТа:

• по схеме установки ДУТа проверьте, подается ли на него питание (как правило 12 В, смотрите паспорт датчика);
• при включенном питании измерьте напряжение на клеммах ДУТа; если питания нет — восстановите питание.

2. Проверку линии ДУТ -> контроллер (X2) при отключенном питании:

• найдите клеммник X2 на плате контроллера — туда должен приходить ДУТ;
• осмотрите кабель: нет ли повреждений, перетирания, заломов;
• проверьте правильность подключения сигнальных линий и полярность (A/B), убедитесь, что не перепутаны питание и сигнал;
• подтяните клеммы, исключите «полувставленные» провода.

При подозрении на повреждение кабеля — прозвоните линию от ДУТа до X2 или временно замените кабель.

3. Проверку настройки Omnicomm в контроллере:

• выбран тип датчика/протокол Omnicomm;
• адрес датчика и параметры обмена (если используются) соответствуют его конфигурации.

После корректировки сохраните настройки и проверьте, появились ли показания уровня.

Если:

• питание на ДУТ подается;
• кабель до X2 целый и подключен правильно;
• настройки протокола/адреса в контроллере верны,

но данные не приходят (ошибка опроса/нет связи/0) — вероятна неисправность самого ДУТа или его интерфейса. Требуется диагностика/замена датчика.

Краткая последовательность проверки

1. Уточнить тип датчика: ПМП-201 (через адаптер LIN) или ДУТ Omnicomm.
2. Для ПМП-201: проверить ПМП (питание/ошибки), адаптер LIN (индикация, режим MODBUS, флажки как на фото), линию до X2 и настройки типа/адреса в контроллере.
3. Для ДУТ Omnicomm: проверить питание, линию до X2 и правильность подключения, настройки протокола/адреса в контроллере.
4. После исправлений проверить, появились ли данные по уровню/объему.

Если после всех шагов датчик по-прежнему не передает данные (в ПО «нет связи», 0, прочерк или ошибка опроса) — вероятна неисправность уровнемера/ДУТа или адаптера, требуется сервисная диагностика и возможная замена.
