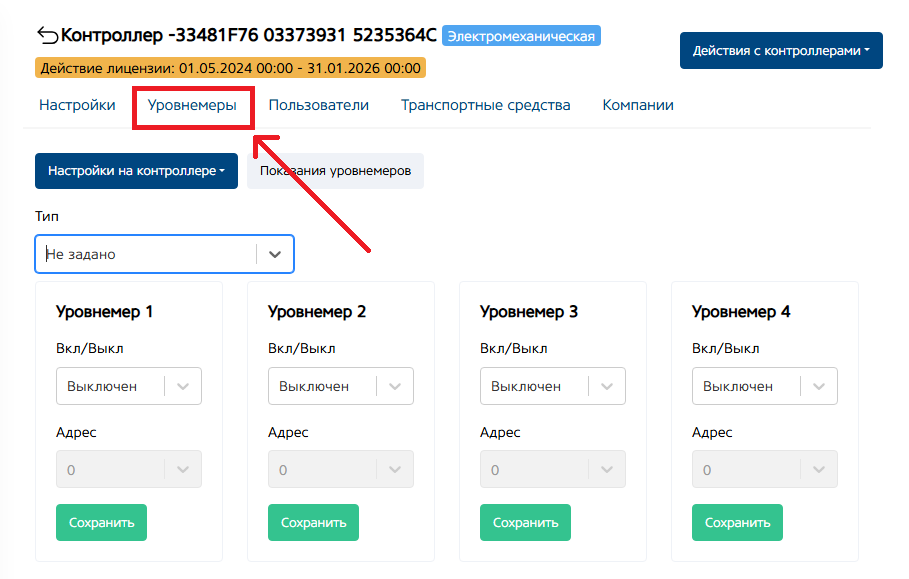

Во вкладке «уровнемеры» возможно настроить подключение уровнемеров к контроллеру, а так же просмотреть текущие показания.

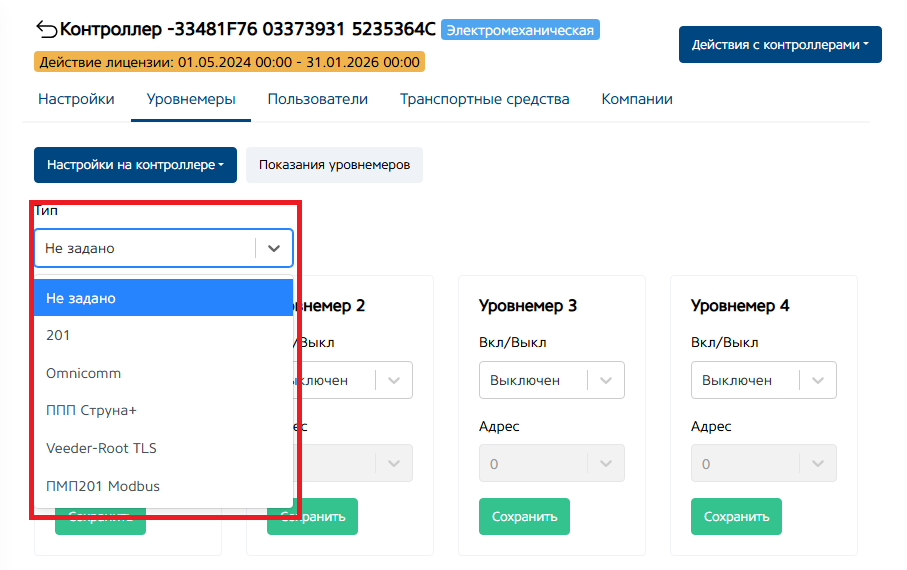

К контроллеру возможно подключить следующие типы уровнемеров:

• ПМП 201
• Датчики уровня топлива по протоколу Omnicomm
• ППП Струна+
• Veeder-Root TLS
• ПМП 201 Modbus

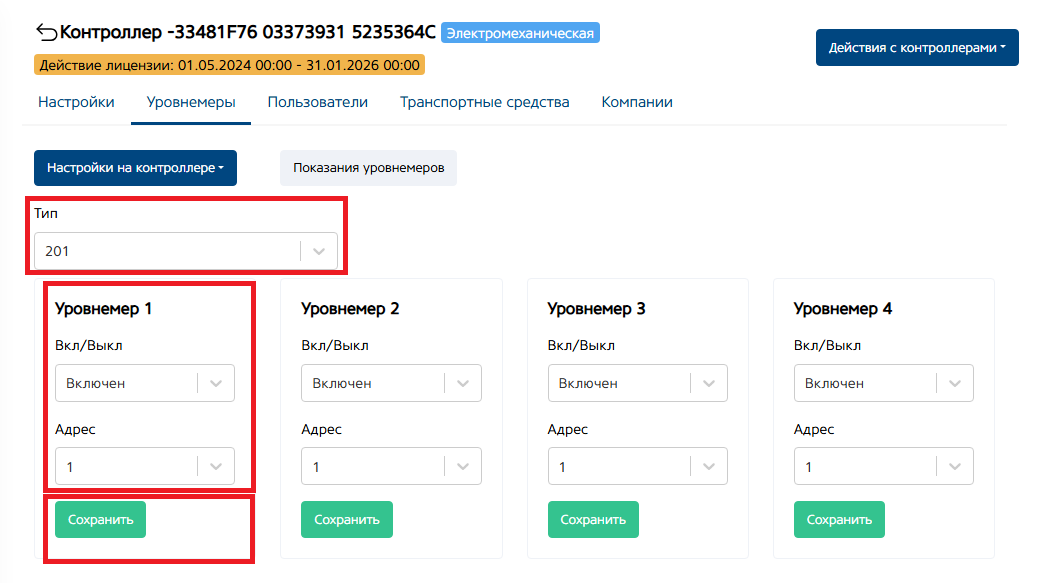

В случае если указан ПМП 201, достаточно просто включить уровнемер, указать адрес и нажать на кнопку «сохранить». Если у Вас несколько уровнемеров, к примеру 4, нужно во всех этих полях до уровнемера 4 указать «включен». Адрес указывается только 1.

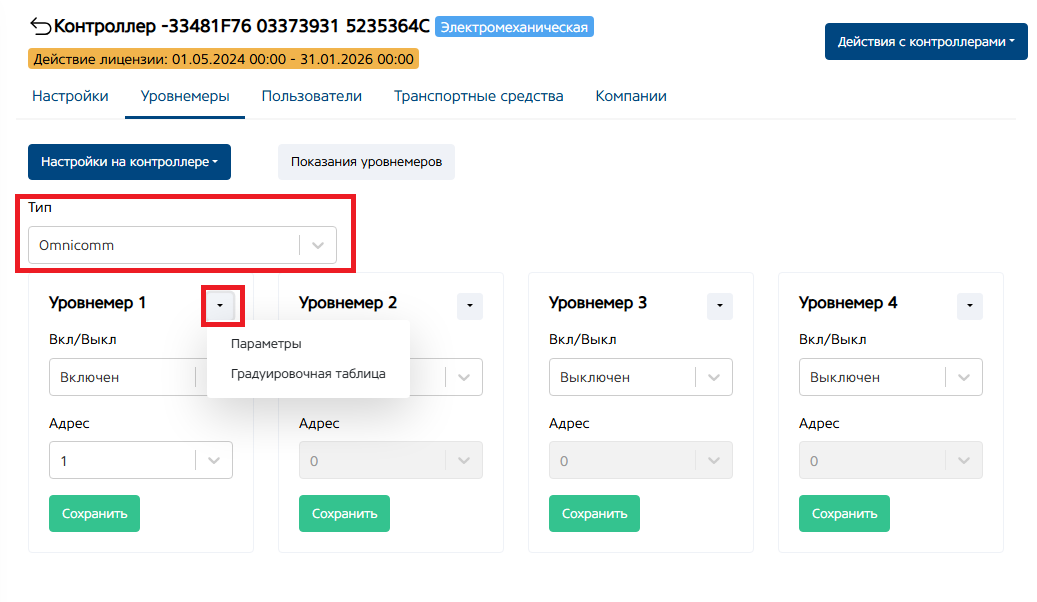

Если указан omnicomm, в зависимости от количества датчиков, включаем нужные уровнемеры, задаём адрес, соответствующий датчику, и появляется дополнительная кнопка для его настройки.

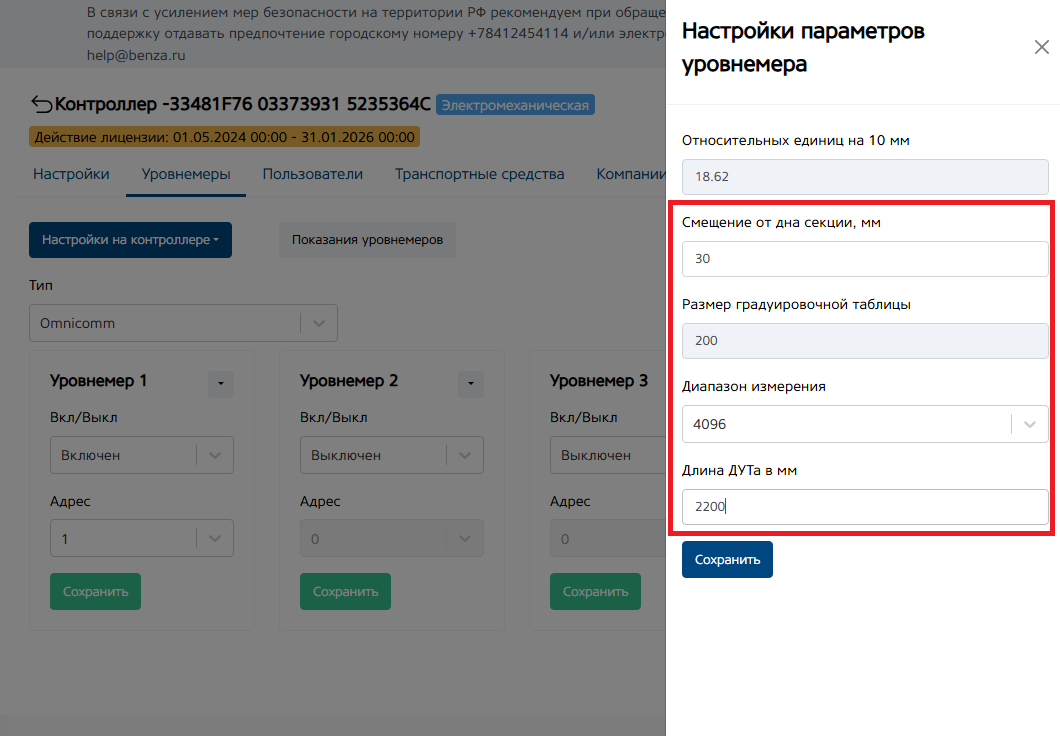

При нажатии на кнопку «параметры» появляется вот такое окно настроек. Здесь необходимо указать смещение от дна секции в мм, выбрать диапазон измерения между 4096 и 1024, в зависимости от того, какой диапазон был выбран в специальной программе настройки датчика, а так же указать длину ДУТа в мм.

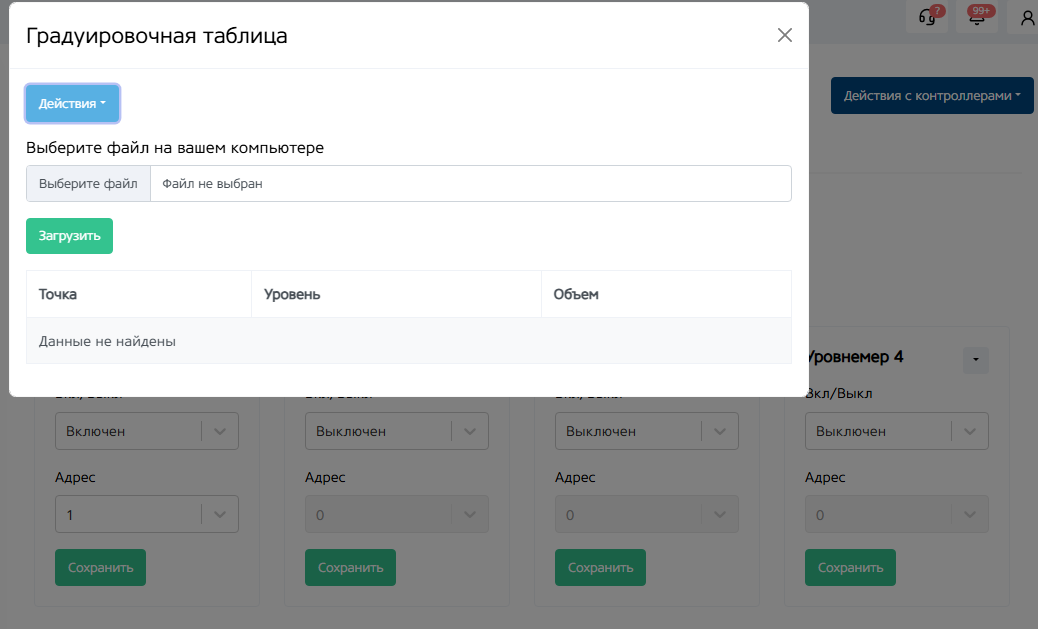

При нажатии на кнопку «градуировочная таблица», появится окно добавления градуировочной таблицы

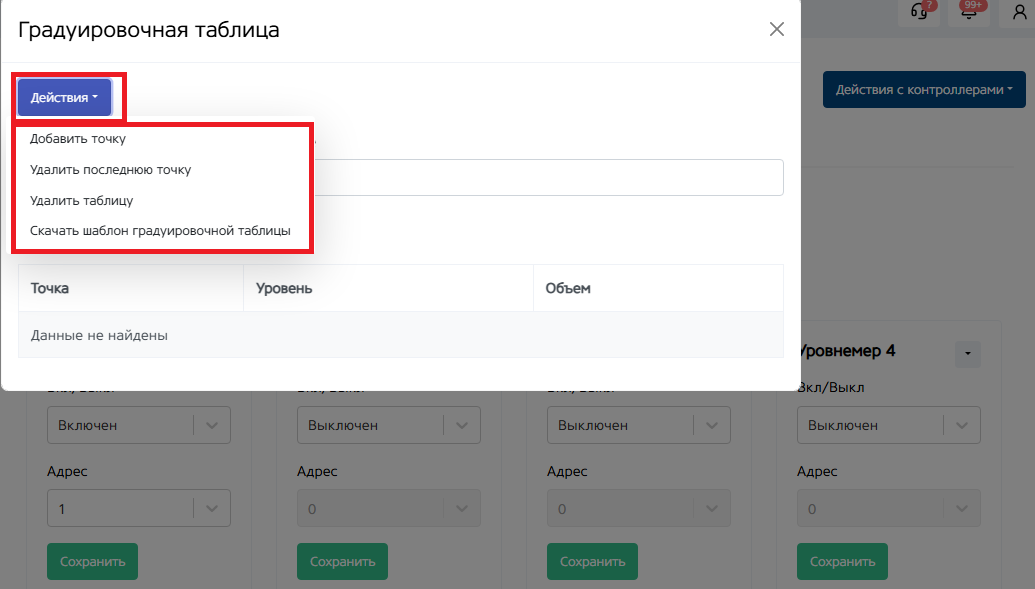

При нажатии на кнопку «действия» появляются дополнительные кнопки:

• Добавить точку.
• Удалить последнюю точку.
• Удалить таблицу.
• Скачать шаблон градуировочной таблицы.

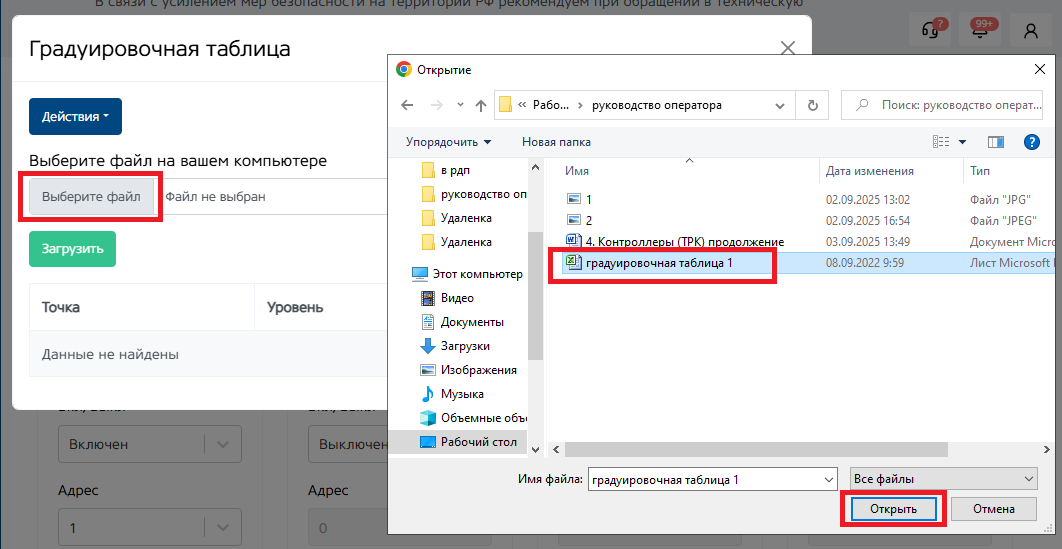

При нажатии на кнопку «Выберите файл» появится окно выбора файла, где для импорта таблицы из excel нужно выбрать файл с таблицей.

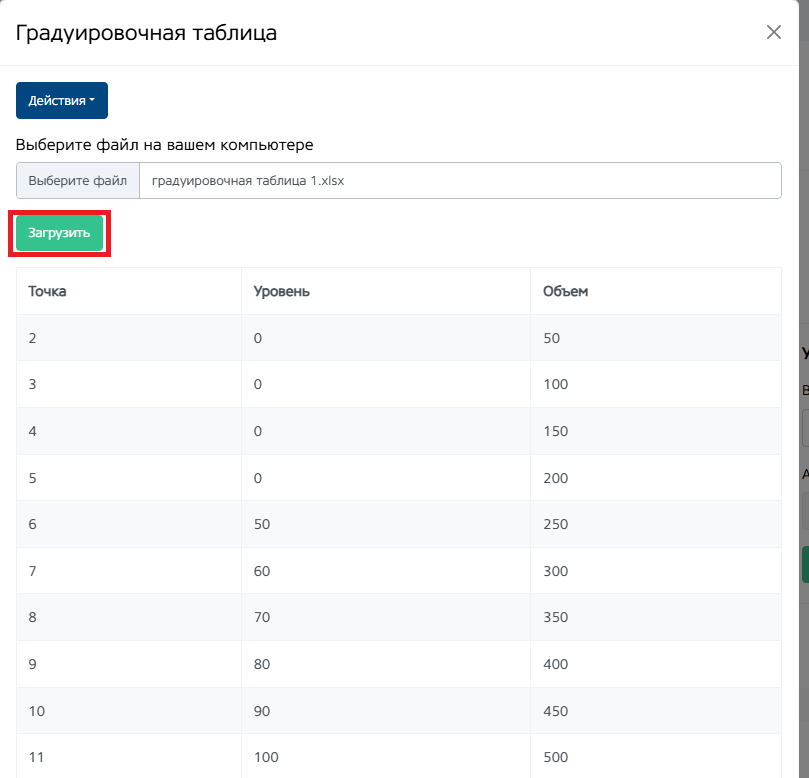

С помощью кнопки «загрузить» таблица из файла загрузится в данный раздел.

Если указан тип уровнемера ППП Струна+ или ПМП 201 Modbus, настройка устанавливается по аналогии с ПМП 201.

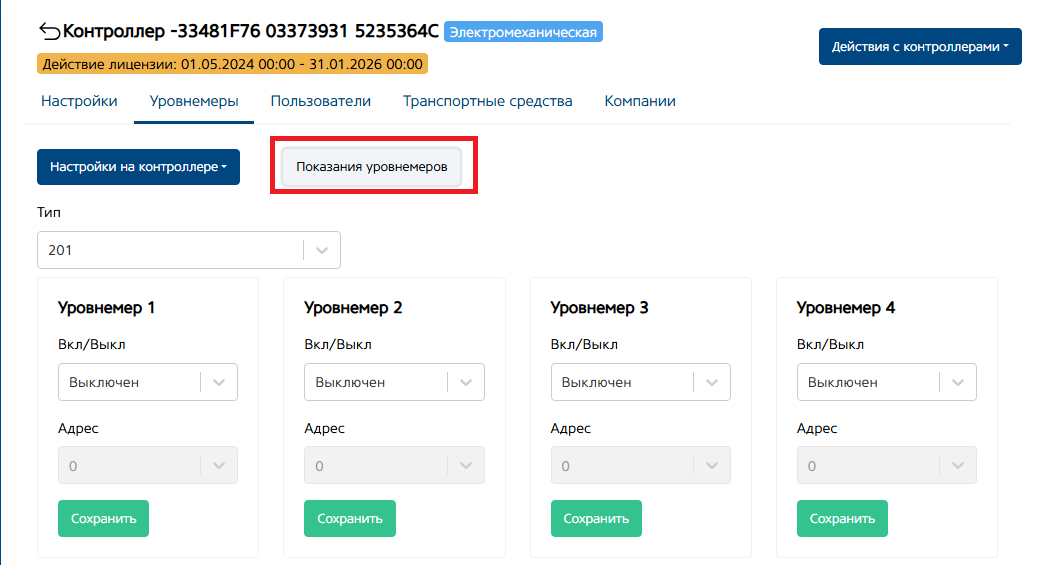

Кнопка «показания уровнемеров» позволяет просмотреть текущие показания уровнемера.

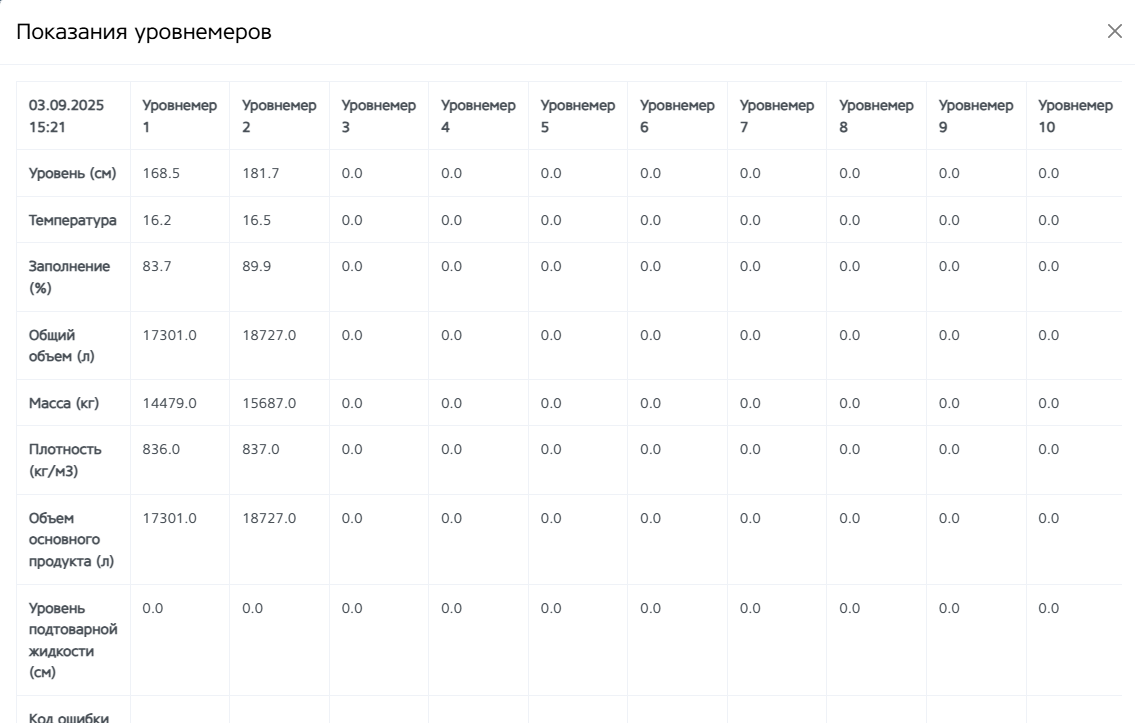

Окно показания уровнемеров.
