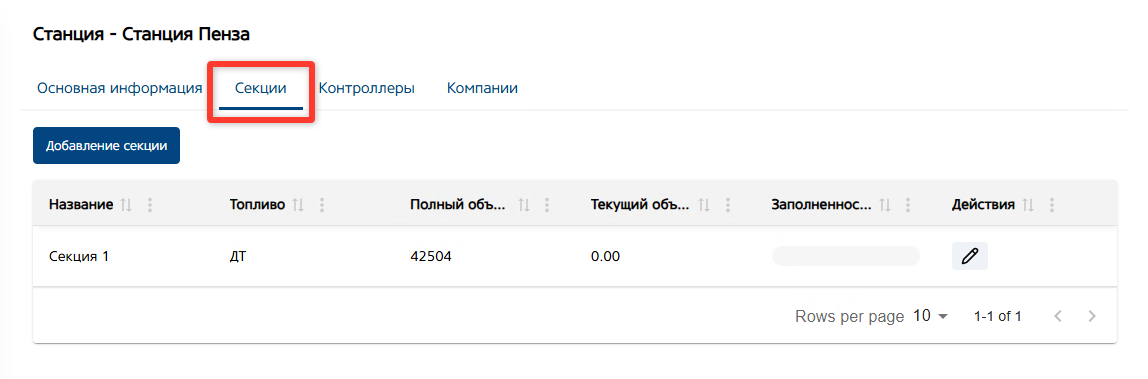

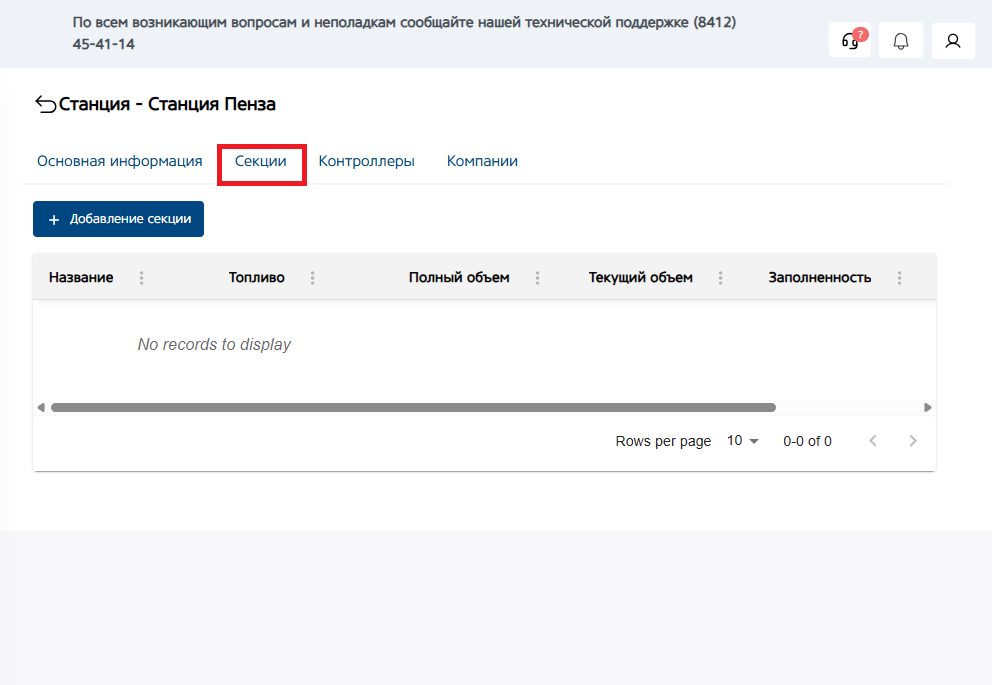

В этом разделе вы можете добавить секции, а также увидеть список всех текущий секций станции.

Таблица, отображающая все секции станции, имеет следующие данные:

• Название
• Топливо
• Полный объем
• Текущий объем (показания берется из привязанного уровнемера к секции)
• Заполненность (процентное заполнение текущего объема от полного объема)
• Кнопка «Редактировать»

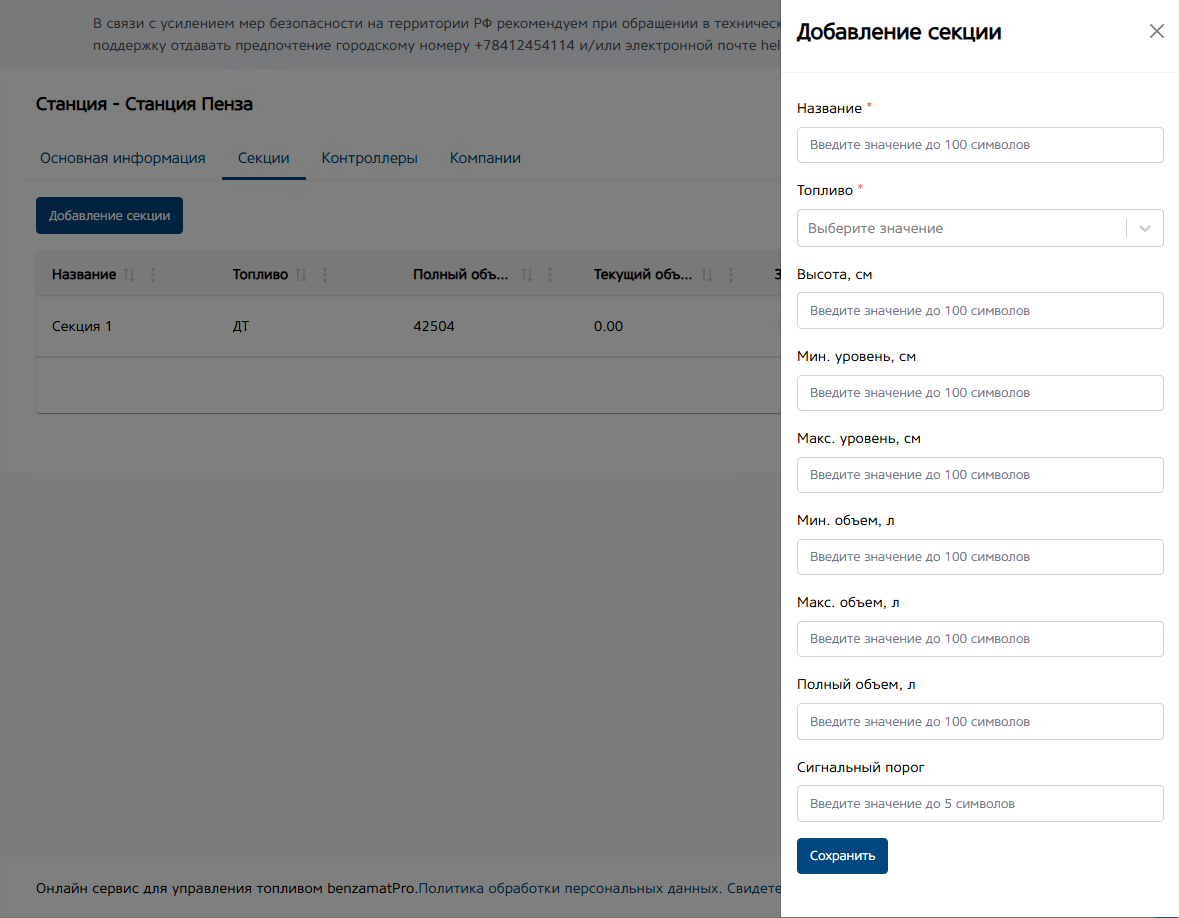

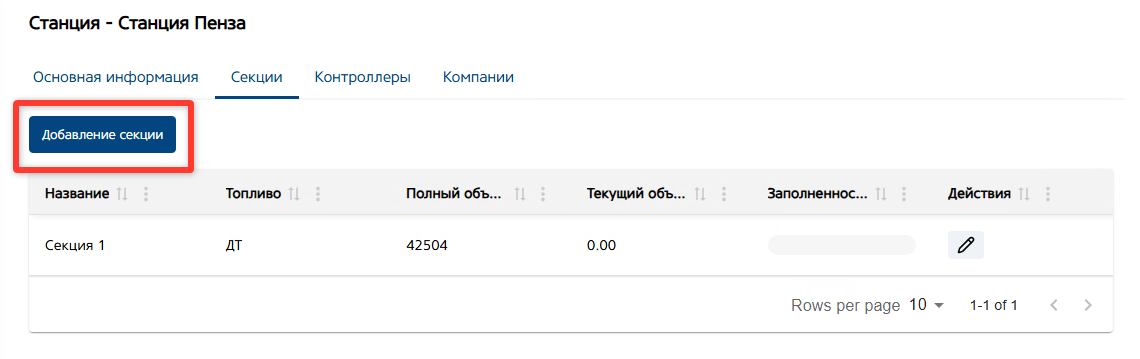

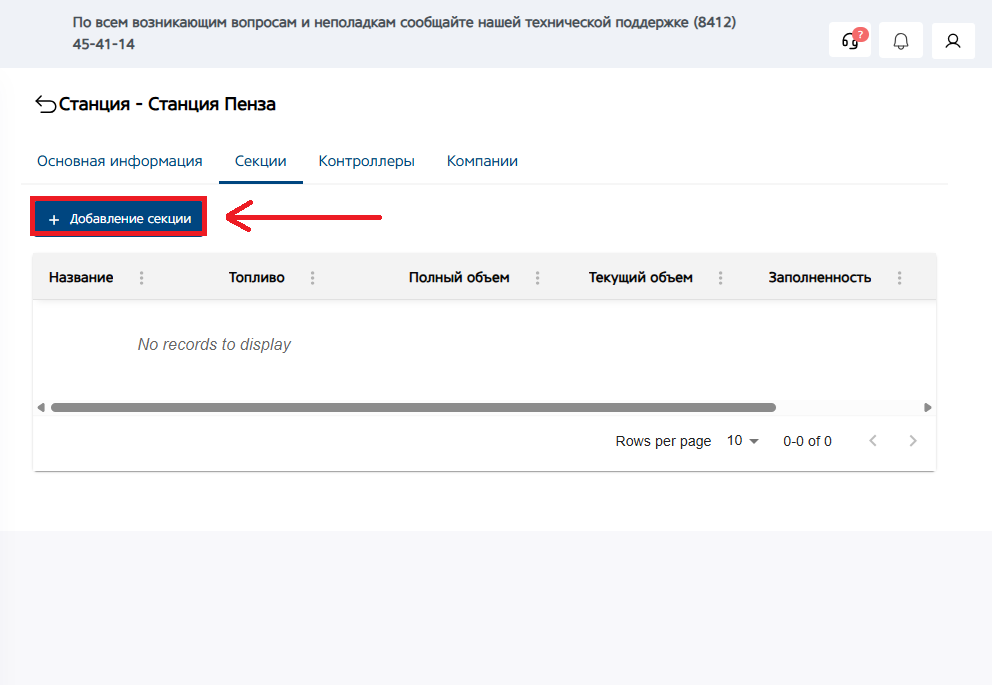

Кнопка «Добавить секции». При нажатии на кнопку откроется меню с возможностью добавления секции.

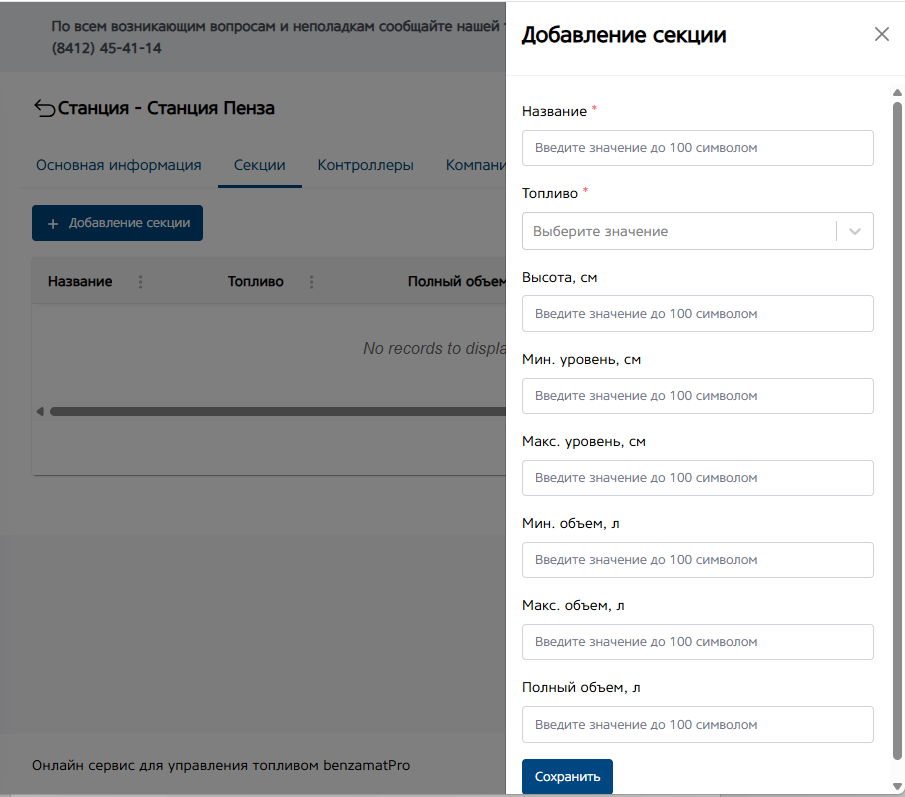

Для добавления секции потребуется указать следующую информацию:

• Название^*
• Вид топлива^*
• Высотам (см.)
• Мин. уровень (см.)
• Макс. уровень (см.)
• Мин. объем (л.)
• Макс. объем (л.)
• Полный объем (л.)

^*Поля помеченные «звездочкой» обязательные для заполнения.

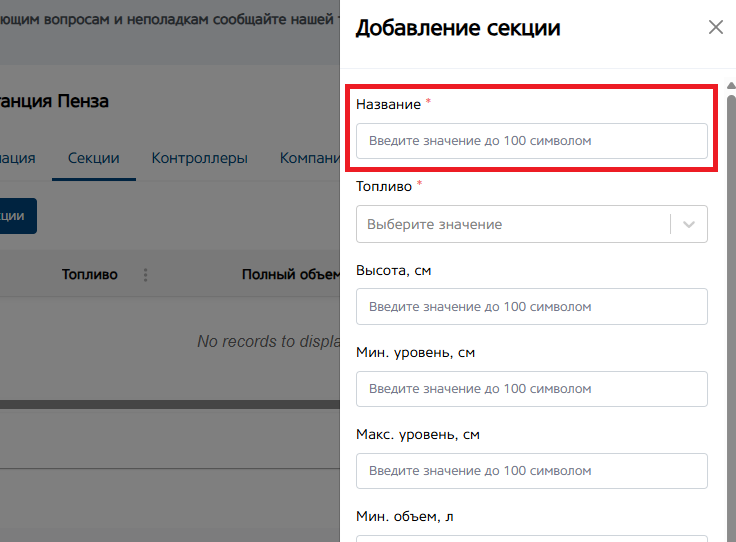

Название. Укажите название секции, это название будет использоваться для отображения секции в программе.

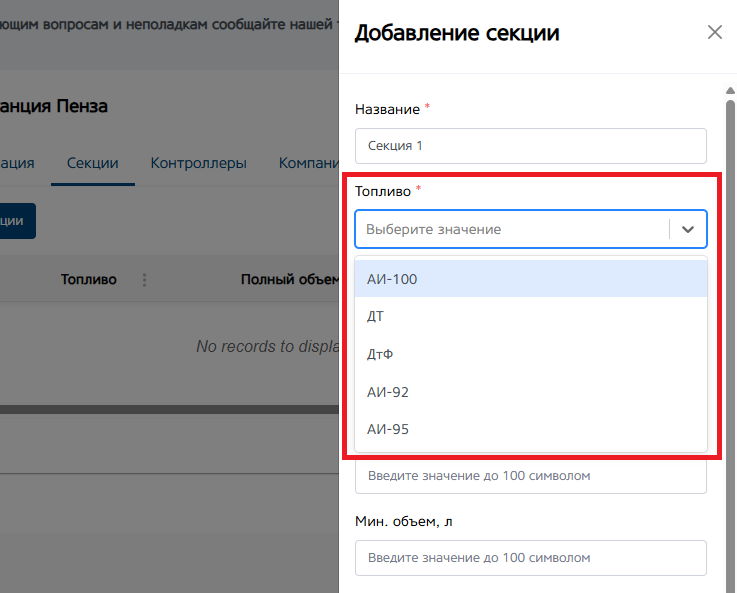

Топливо. При нажатии на кнопку откроется список возможных видов топлива. Выберите вид топлива, который будет использоваться в этой секции. Если в списке нет необходимого вида топлива – свяжитесь с технической поддержкой, для добавления в сервис нового вида топлива.

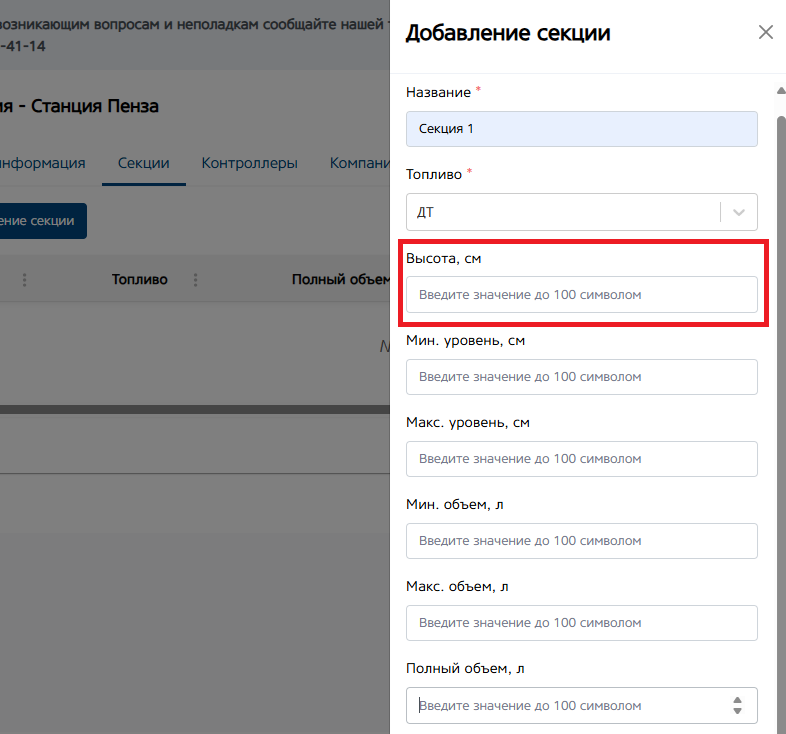

Высота (см.). Укажите высоту секции. Поле не обязательно для заполнения.

• «Высота, см» - максимальное значение высоты из градуировочной таблицы.

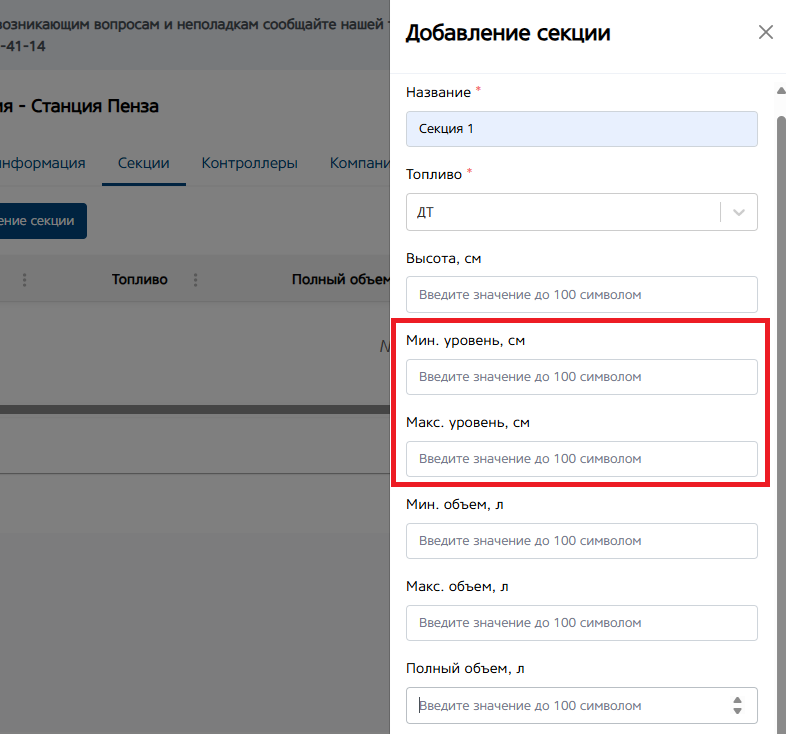

Мин. и макс. Уровень (см.). Укажите максимальную и минимальную высоту топлива в секции. Поле не обязательно для заполнения.

• «Мин. уровень, см» - 10% от максимального значения высоты из градуировочной таблицы.
• «Макс. уровень, см» - 95% от максимального значения высоты из градуировочной таблицы.

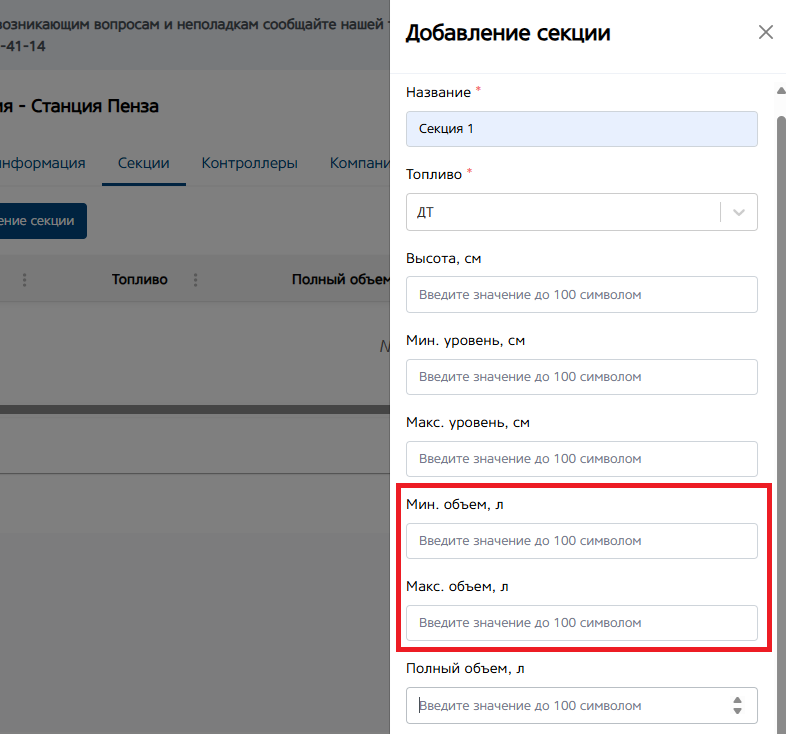

Мин. и макс. объем (л.). Укажите максимальный и минимальный объем топлива в секции. Поле не обязательно для заполнения.

• «Мин. объем, л» - смотрим по градуировочной таблице, по показанию мин. уровня, см.
• «Макс. объем, л» - смотрим по градуировочной таблице, по показанию макс. уровня, см.

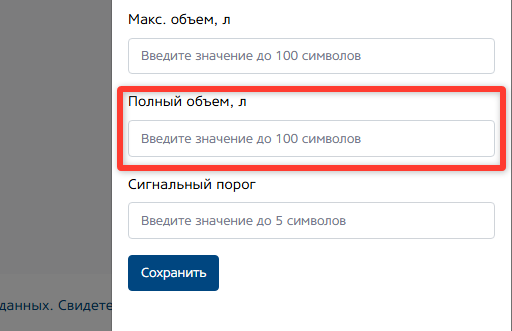

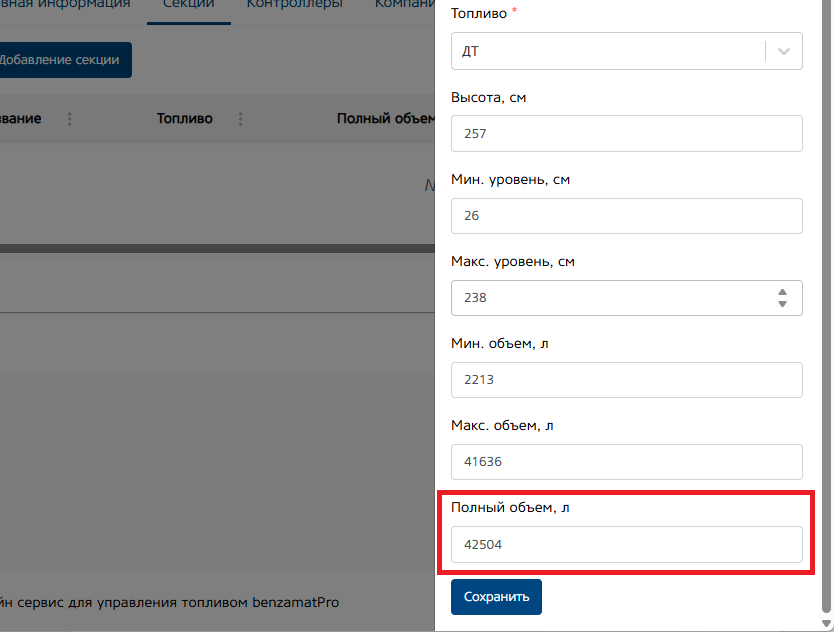

Полный объем (л.). Укажите полный объем топлива в секции. Именно это значение будет использоваться, для высчитывания процента заполнения секции из текущего объема.

• «Полный объем, л» - максимальное значение литров из градуировочной таблицы.

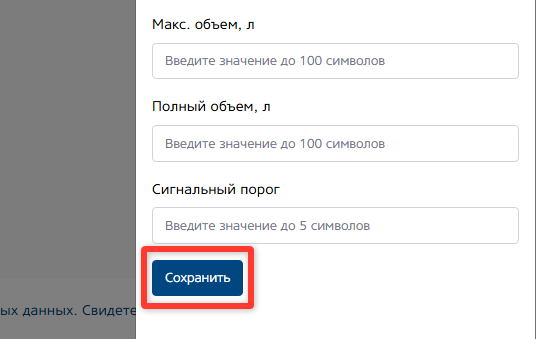

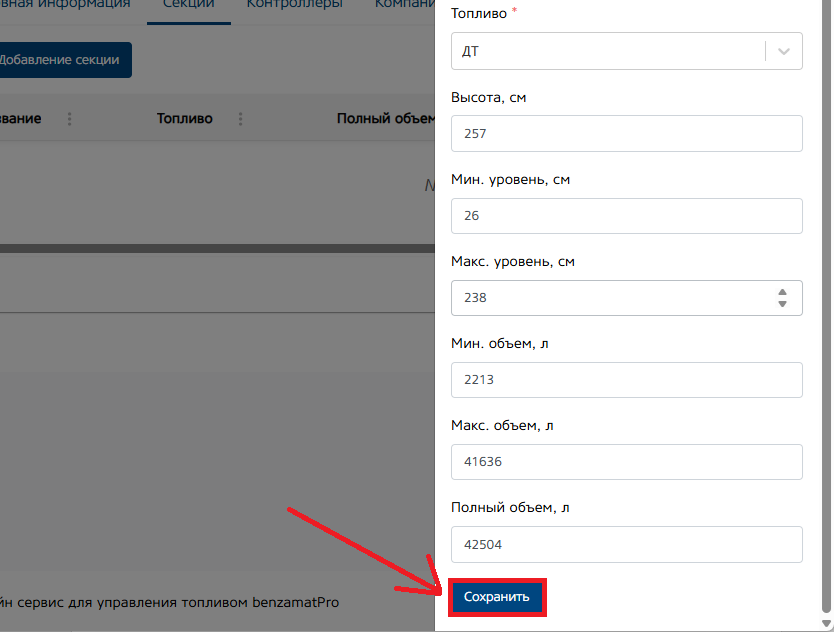

Кнопка «Сохранить». После заполнения всех данных, нажмите кнопку «Сохранить», что бы добавить секцию

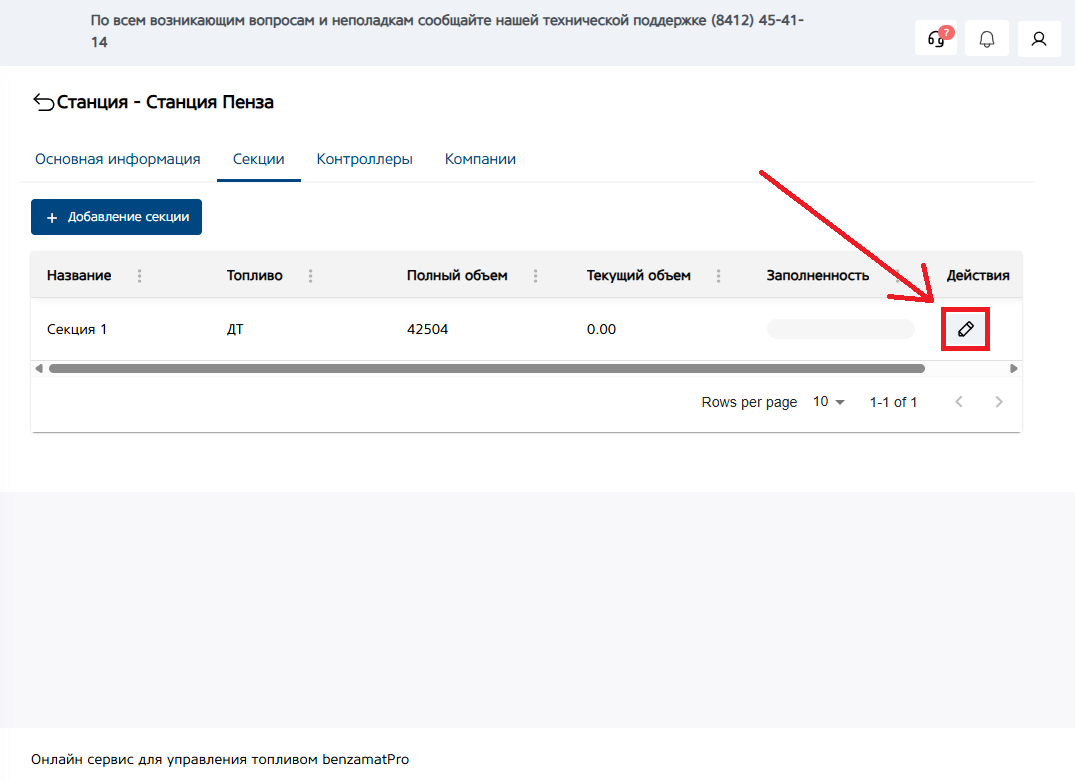

Кнопка «Редактировать». При нажатии кнопки откроется меню редактирования секции.

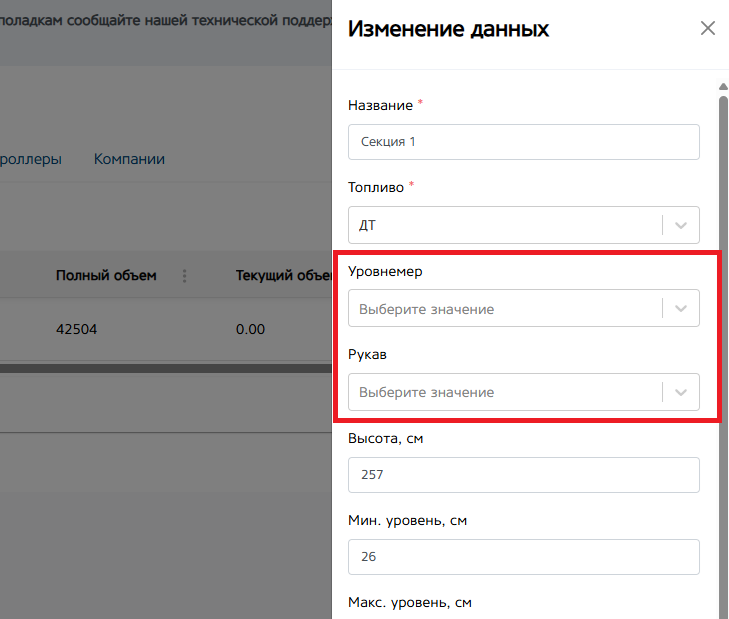

Меню изменения данных имеет те же поля, что и при добавлении секции. Но после добавления секции, мы можем привязать к ней Уровнемер и Рукав. Возможность выбора уровнемера и рукава появится, после добавления контроллера в текущую станцию и секцию, т.е. эта настройка производится после добавления контроллера. (подробнее смотрите в руководстве по добавлению контроллера)

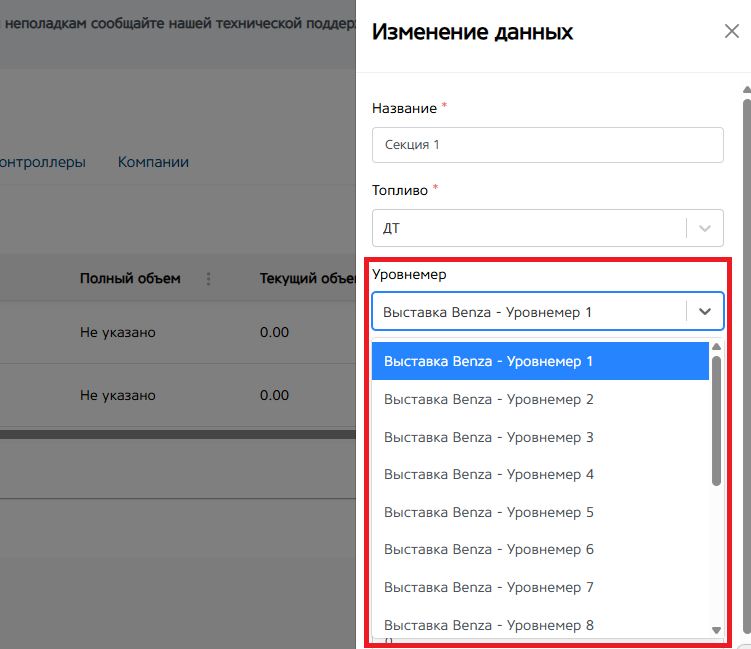

Уровнемер. При нажатии на кнопку откроется список уровнемеров контроллера. Необходимо выбрать уровнемер, который будет привязан к этой секции. Показания заполненности секции будут браться исходя из выбранного уровнемера.

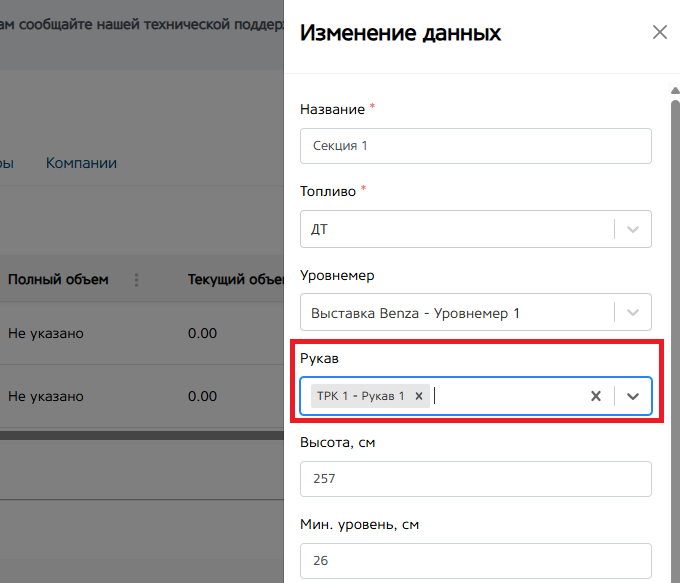

Рукав. Выбор рукава необходим для построения логики системы. Простыми словами, если в разделе рукав мы укажем наш контроллер – система будет понимать, что в текущий момент контроллер\трк берет топливо именно из этой секции. Данная информация нужна для построения отчетов по массе, что бы система понимала из какого уровнемера нужно брать показания плотности, для пересчета литров в килограммы.

Приведем небольшой пример: У нас имеется 1 ТРК и станция с двумя секциями. Каждая секция оборудована уровнемером. Если мы хотим видеть отчет по выданному топливу не в литрах, а в килограммах – потребуется плотность топлива в момент выдачи. Плотность топлива можно узнать из показаний уровнемера. Указав «Рукав» в настройках секции, мы дадим понимание системе, что в данный момент топливо берется из 1-ой секции и нужно брать показания плотности с уровнемера, который привязан к 1-ой секции. Как только в 1-ой секции закончится топливо и мы начнет выдавать топливо из 2-ой, нам потребуется убрать «Рукав» из 1-ой секции и выставить его в 2-ой секции.
